Lattice用中档FPGA实现多相滤波器

2010年03月19日14:39:16 本网站我要评论(2)字号：T | T | T

莱迪思半导体公司Ron Warner

多相技术使得能够用中档FPGA以较小的规模实现大型滤波器

引言

在现代电子系统中，到处都可以看到数字信号处理（ DSP ）的应用，从MP3播放器、数码相机到手机。DSP设计人员的工具箱的支柱之一是有限脉冲响应（ FIR ）滤波器。FIR滤波器越长（有大量的抽头），滤波器的响应越好。然而这里有折衷的情况，由于大量的抽头增加了对逻辑的需求、增加了计算的复杂性，增加了功耗，以及可能引起饱和/溢出。

多相技术可以用于实现滤波器，拥有与传统FIR滤波器可比的结果，而且使用了较少的逻辑、需要较少的计算资源、更低的功耗，并减少了可能的饱和/溢出。可用如今新型的小规模、中档的FPGA，如LatticeECP3 来实现这些滤波器。

基本概念

进入DSP世界可能会有些令人生畏，因此，让我们首先介绍一些简单的概念。对于数字系统，如音频，视频和无线领域，形成信号的结果是与采样率相关的。举例来说，以48 kHz（即每秒48000个样本）对专业音频信号进行采样。相比之下，消费者的CD播放机则使用44.1 kHz的采样率。

多速率系统

多速率系统使用多个采样速率。在某些情况下，运行于某个速率的系统的一部分需要一个原来以另外某个速率采样的信号（转换专业音频到消费者的CD音频就是一个例子）。在这种情况下，原始信号的速率必须根据需要增加或减少。

或者针对特定的用途，也可能以比实际需要更高的速率对原来的数据进行了采样。因此，降低采样率，然后运行所得到的数据就可以大幅度降低数据吞吐量的要求，降低对存储器的要求，提高处理效率并降低功耗。

向下采样和抽取

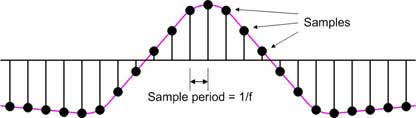

让我们首先考虑降低采样率的问题。假设我们有一个信号，原来以我们称之为fHz的某一频率进行采样，如如图1所示。

图1 用f Hz采样率对原始信号采样

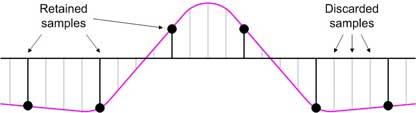

现在假设我们要降低采样率至原来频率的1/4。达到此目的一个方法来就是简单地扔掉每四个原始采样中的三个，如图2所示。

用1/4 f Hz采样率得到新的信号

在数字信号处理中， “混叠现象”是指采样时造成不同的连续信号彼此难以区分的情况，它们互相“混叠”。混叠现象也称为失真，或赝品，即源于采样重构的信号不同于原来的连续信号。

如果我们丢弃了如上文所讨论的一些样本，由此得到的信号会含有混叠现象的赝品。作为一个简单的例子，考虑一个音频信号，可能含有人耳听不见的高频分量的乐曲。如果我们以过低的速率对这个信号采样（当我们丢弃一些样本时，实际上是我们正在做的事情），然后用数字模拟转换器重构这个乐曲，我们可以听到欠采样高频分量的低频混叠。

为了避免这种情况，常见的做法是在丢弃不想要的样本之前，用低通滤波器去除不要的高频，如图3所示。

图3 在丢弃任何样本前对这个信号进行滤波

一般而言， “向下采样”只是指丢弃样本的处理而不执行滤波的操作。相比之下， “抽取”指的是降低采样率的整个过程，即执行滤波操作，然后丢弃样本。实际上， “向下采样” 、“下变频”和“抽取”往往交替使用。

“抽取因子”是指输入采样率与输出采样率之比。通常用字母M来表示。在上面的例子中，输入速率是输出速率的4倍，所以M=4。

向上采样和内插

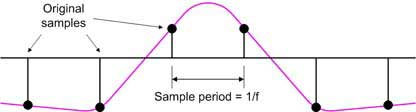

现在考虑的情况是，我们希望提高采样率。这样做的原因是为了使系统的另一部分与信号运行在更高的采样速率。假设我们从一个信号开始，即原来以我们称为fHz的某个频率进行采样的信号，如图4所示。

图4 采样率为f Hz的原始信号

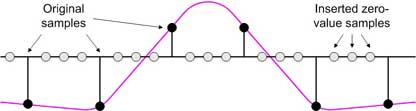

现在假设我们要增加采样率为原来频率的4倍。我们开始在原始样本之间插入零值样本，以提高采样率，如图5所示。

图5 用零值样本对原始信号进行扩充

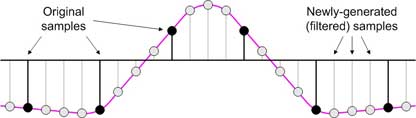

但现在有一个问题，因为新的零值样品添加了不要的频谱分量至信号。为了解决此问题，我们对这个新的信号进行了滤波，除去了不想要的分量，产生了更合适的采样值，如图6所示。

图6采样率为4倍 fHz的较终信号

从技术上讲， “ 向上采样 ”只是指插入零值样本的过程。相比之下， “内插”指的是增加采样率的整个过程，即插入零值样本，然后进行滤波操作¹。实际上， “向上采样 ”、“向上转换”和“内插”往往交替使用。

“内插因子”指的是输出采样率对输入采样率的比例。这通常用字母L来表示。在上面的例子中，输出速率4倍于输入速率，因此，L = 4 。这个过程的图形说明参见图7。

图7 插入零值样本后对这个信号进行滤波

重采样

前面的讨论中，应该指出的是，抽取和内插因子可以假设为只有整数值。也就是说，我们只可以抽取或内插整数因子，而不是分数因子。例如，如果进行抽取，我们只能丢弃整数的样本（2个中的1个、3个中的1个、3个中的2个、3个4个中的3个，等等）。

假设我们要修改信号的采样率，以便在两个子系统之间进行接口。如果子系统的采样率的比率是一个整数值，那么我们只需要执行抽取或内插。但是，如果采样率的比率是一个分数值，那么我们需要进行抽取和内插的组合，这样的过程称之为重采样。

例如，如果用2.5因子进行重采样，首先我们用插值因子为5 ，然后用抽取因子2产生输出对输入采样率为5/2 = 2.5的采样率，如图8所示。

图8 重采样（L= 5、M= 2 ）

在实践中，如图8所示的内插和抽取滤波器将组合在一起。术语“重采样因子”是指输出采样率和输入采样率之间的比例。不考虑涉及的频率，这可以表示为内插和抽取因子L/M之间的比例，在上面的例子中就是5/2 = 2.5。

作为另一个例子，考虑重采样专业音频信号的过程，采样率为48千赫，对于消费者的音频设备，需要的采样率为44.1千赫。在这种情况下，重采样因子等于输出速率对输入速率之比： 44.1 kHz /48 kHz = 0.91875 。

看看另一种方法，采样速率必须由48,000Hz改变到44100Hz，这意味着输入输出比为44100/48,000 = = 441 / 480 = 147 / 160。由于在147和160中没有公共的因子，我们只好就此止步，这意味着我们需要的内插因子为147 ，然后抽取因子为160，如图9所示。

图9 对商业音频重采样（L= 147、M= 160 ）

再次说明，重采样因子可表示为内插和抽取因子L/M之间的比例，就是147/160 =0.91875 。毫不意外，这正是我们得到的与输入和输出采样率的比例完全相同的值，因为所需的内插和抽取因子源于这些比率。

介绍FIR滤波器

有两种基本类型的数字滤波器：有限脉冲响应（ FIR ）和无限脉冲响应（ IIR）。

IIR滤波器使用反馈，而且往往是模仿传统的模拟滤波器的响应。反馈的用途意味着他们的脉冲响应是递归的，并延伸到无限的时段。虽然可以用比FIR滤波器更少的计算来实施IIR滤波器，IIR滤波器可能有稳定性的问题，他们可能与用FIR滤波器完成的性能不匹配。

相比之下， FIR滤波器没有反馈，这意味着它的脉冲响应在一个有限的时间范围之内。 FIR滤波器拥有优于IIR滤波器的几个优点，其中包括一个事实，即在整个频谱范围，他们有完全恒定的群时延，在所有频率范围内，不论滤波器的大小，他们是完全稳定的。

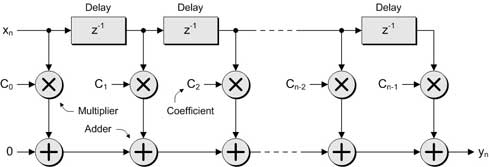

通用FIR滤波器的图形表示如图10所示。在这种情况下，输入样本x_n通过一系列的缓冲寄存器（这些都标记为z^-1，对应延时单元的Z变换）。

图10 经典FIR滤波器的通用表示

滤波器的工作原理是用一系列的常数（称为抽头系数）乘以一系列较新的n个数据采样，并对所得到的数组的单元进行求和。通过改变系数和滤波器抽头数目的加权（值），FIR滤波器实际上可实现几乎任何所需的频率响应特性。

问题是FIR滤波器可能需要大量的抽头（有时数百个），以实现其预定的目标。每一个抽头需要消耗逻辑资源的乘法器累加器（ Mac ）单元。另外在每个时钟，每个抽头执行消耗功率²的乘法和加操作。

用多相FIR滤波器进行抽取

多相滤波器的基本概念是把FIR滤波器分割成若干较小的单元，然后组合这些单元的结果。首先，让我们考虑一个基于常规8抽头FIR滤波器的抽取子系统的符号表示，如图11所示（为了使用这些例子，我们假
