城市轨道交通数字视频监控系统的构成与发展

2008年11月19日14:35:19 《电气化铁道》我要评论(2)字号：T | T | T

摘要：城市轨道交通数字视频监控系统由控制中心监视子系统、列车司机监视子系统和视频传输部分构成。本文介绍了该系统的功能与发展，并对轨道交通视频监控系统的组网提出建议。　

关键词：轨道交通；视频监控；构成；功能；发展　

1 前言

城市轨道交通视频监控系统是行车组织和客运组织重要的辅助设备，是保证运输安全、应对紧急事态的重要手段。目前可用于组网的系统有数字控制的模拟视频监控和数字视频监控。前者技术发展已经成熟，在工程中得到广泛应用，但由于视频监控系统中信息流的形态没有变，仍为模拟的视频信号，系统的网络结构主要是一种单功能、单向、集总方式的信息采集网络，介质专用的特点，具有一定的局限性，要满足更高的要求，必须采用数字视频监控系统。

2 系统的构成及功能

2.1 系统构成

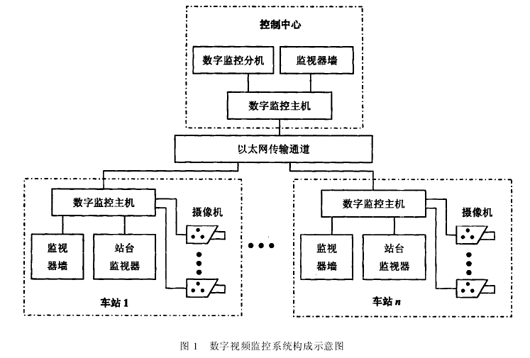

数字视频监控系统由控制中心监视子系统、车站监视子系统、列车司机监视子系统和视频传输部分构成统一的数字视频监控网络，其系统构成示意图如图 1 所示。

2.1.1 控制中心监视子系统

控制中心监视子系统由数字监控主机、数字监控分机、高清晰度视频编解码器（Wavelet 编码）和监视器组成。

数字监控主机完成对各车站高清晰视频信号（Wavelet 编码）的切换、摄像机的控制、高清晰度视频录像、普通视频（MPEG-4 编码）编解码等功能。控制中心对车站摄像机有优先控制权。

数字监控分机可根据需要和设定的权限，完成对各车站摄像机普通视频信号的切换、控制、录像等。

视频编解码器是实现网络化、数字化处理的重要设备，它完成模拟视频监视信号的数字采集、影像压缩、监控数据处理、报警信号的采集、网络的Web 发布等功能。它可将前端的模拟信号同时处理成高清晰的实时数字图像并发布到网络系统中。

2.1.2 车站监视子系统

车站监视子系统由摄像机、车站数字监控主机、编解码器（Wavelet 编码）、显示器等组成。

2.1.3 列车司机监视子系统

列车司机监视子系统有 2 种：一种是在上、下行的车首处安装监视器，将车首、车尾摄像机摄取的图像经视频电缆送到监视器，显示整列列车的车门状况和乘客乘降情况。

另一种方式是在列车驾驶室安装小型监视器及相应的无线接收装置，在车站站台上设无线发送装置。当列车进、出站时，站台上的无线发送装置将一侧站台由车首、车尾摄像机摄取的两路视频信号合成一路后的图像信号，通过无线传输，由列车上的无线接收装置接收、放大、处理，并显示在驾驶室内的监视器上，供司机监视使用。

2.1.4 传输子系统

（1）本地传输。在本车站范围内控制信号可通过控制电缆传输；视频信号通过视频同轴电缆传输。

（2）远距离传输。控制信号远距离传输可采用传输系统提供的以太网传输通道，采用 TCP/IP协议。

普通清晰度的视频信号（MPEG-4 编码）的远距离传输可以通过传输系统提供的以太网传输通道，采用 TCP/IP 协议。车站数字监控主机完成模拟视频信号的 A/D 变换和数字压缩、编码后，再经传输系统提供的 TCP/IP 通道进行传输，在控制中心进行反向变换。

2.2 系统功能

该系统具有监视、图像选择、录像、摄像范围控制、字符叠加和远程电源控制等功能。

2.2.1 监视功能

列车司机监视站台旅客上、下车情况。

车站值班员监视本站站台、站厅及自动扶梯、出入口情况。

中心调度员监视全线各车站情况。

2.2.2 图像选择功能

车站值班员可选择本站任一摄像机的图像在任一监视器上显示，既可用各种时序自动循环切换，也可由操作人员手动切换。

控制中心各调度员可选择全线任一摄像机的图像在任一监视器上显示，既可用各种时序自动循环切换，也可由操作人员手动切换。

2.2.3 录像功能

中心调度员可对任何一路图像信号进行录像，录像资料应便于日后检索和查询。

2.2.4 摄像范围控制功能

控制中心各调度员和各车站值班员分别能够在远程和本地控制摄像机的云台和镜头焦距，用以调整摄像机视场大小，并可设定优先级。

2.2.5 字符叠加功能

系统应能将摄像机的号码和位置、摄像日期和时间等信息进行叠加，以便在监视器上显示。

2.2.6 远程电源控制功能

控制中心调度员应能控制各车站的摄像机、监视器的电源，列车停运后关闭，开始运营前开启。3 主要技术特点

该系统的主要技术特点如下：

（1）数字信号在传输过程中通过再生技术和纠错编码技术使噪声无法逐步积累，基本不产生噪声，保持信噪比基本不变，收端图像质量基本与发端一致，适合多环节、长距离传输。

（2）数字视频设备输入信号稳定可靠，能够避免在模拟系统中非线性失真的影响，消除了 DG

（差分增益）和 DP（差分相位）失真引起的图像畸变。

（3）便于计算机处理。由于对视频图像进行了数字化，所以可以充分利用计算机的快速处理能力，对其进行压缩、分析、存储和显示。通过视频分析，可以及时发现异常情况并进行联动报警，从而实现无人值守。

（4）便于查找。在传统的模拟监控系统中，当出现问题时需要花大量时间观看录像带才能找到现场记录；而在数字视频监控系统中，利用计算机建立的索引，在几分钟内就能找到相应的现场记录。

（5）数字技术与计算机配合，可以实现 CCTV数字设备的自动控制和操作。这对地铁/轻轨CCTV系统实现自动化有着十分重要的意义。

（6）利用数字编码方法，便于视频的保密。

（7）系统易于管理和维护。数字视频监控系统主要由电子设备组成，集成度高，视频传输可利用有线或无线信道。这样，整个系统是模块化结构，体积小，易于安装、使用和维护。

（8）数字视频信号具有可扩展性、可分级性和可操作性，便于
