具 16:1 频率范围的压控振荡器

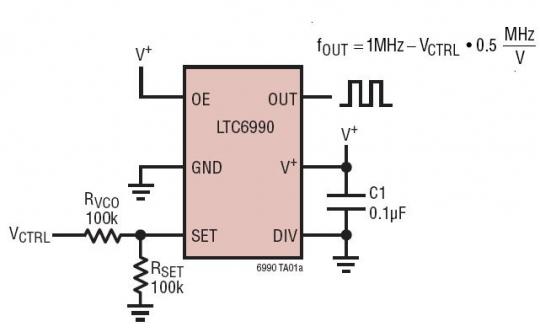

LTC6990 是一款精准的硅振荡器，具有一个 488Hz 至 2MHz 的可编程频率范围。该器件可用作一个固定频率或电压控制型振荡器 (VCO)。LTC6990 隶属于 TimerBlox 通用型硅定时器件系列。单个电阻器 R_SET 负责设置 LTC6990 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器 N_DIV 来决定 (可编程至从 1 至 128 的 8 个设定值)。或者,也可以在 SET 输入端上布设第二个电阻器来提供输出频率的线性电压控制，而且该电阻器可用于频率调制。通过这两个电阻器的适当选择，就能够配置一个窄或宽的 VCO 调谐范围。LTC6990 内置一个与主振荡器同步的使能功能电路，旨在确保干净和无干扰的输出脉冲。停用输出可配置为高阻抗或强制低电平。
