在不充电时漏电流极低的光伏充电器

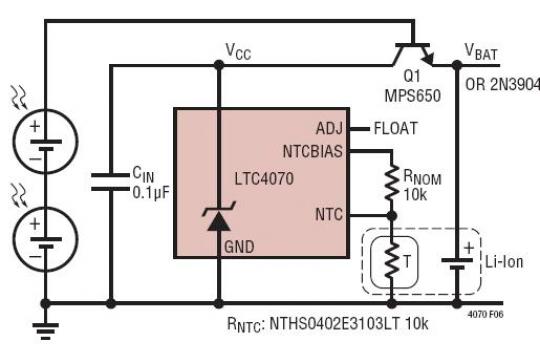

在本例中示出了 LTC4070 的光伏 (PV) 应用。在该应用中，增设了晶体管 Q1，旨在进一步降低 LTC4070 已经很低的静态电流，从而在 PV 电池未对电池进行充电时实现极低的电池放电。在长电池寿命应用中，当 Q1 的基极电压下降时，Q1 将把电池与 LTC4070 隔离开来。在正常操作状态下，PV 电池通过 Q1 的 VBE 和 VBC 二极管来提供电流。当电池处于充电状态时，大部分 PV 电流将流至电池。当 V_CC 达到编程浮动电压 (这里，在 ADJ 引脚浮置的情况下为 4.1V) 时，LTC4070 将使基极-集电极结电流从 Q1 分流，因而有效地将电池充电电流减小至零，并使 Q1 饱和。如果热敏电阻温度上升而浮动电压下降，则 LTC4070 将分流更多的电流，Q1 将被强制工作于反向运行模式，直到电池电压下降为止。一旦实现平衡，则 V_BAT 和 V_CC 之间的电压差应小于几个 mV，这取决于分路电流的大小。
