连续测试序列发生器
关键字：应用

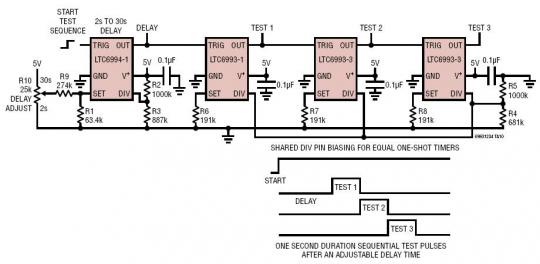

该电路突出显示了 LTC6993 单稳脉冲发生器和 LTC6994 延迟模块 / 防反跳器在连续测试序列发生器中的应用。这款实例电路通过配置在一个初始延迟之后提供 1s 持续时间的顺序测试脉冲。初始延迟由 LTC6994 提供，而连续的 1s 持续时间脉冲则由 LTC6993 采用适当的版本 (以触发上升沿或下降沿) 来提供。LTC6993 可通过编程以产生一个 1μs 至 33.6s 的脉冲宽度。LTC6994 具有一个 1μs 至 33.6s 的可编程延迟范围。这两款器件均隶属于 TimerBloxTM 通用型硅定时器件系列。
