停电来电自动断电开关设计

　　工作原理　　

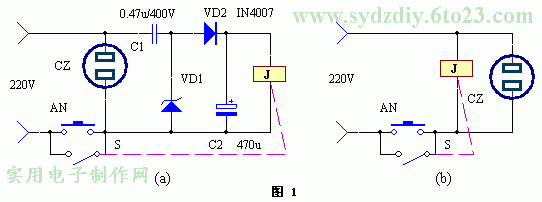

　　电路原理见图1。图中（a）为电容降压的自动断电开关，220V交流电压经电容C1降压、VD2整流、VD1稳压后供给继电器J线圈直流工作电压。注意到继电器中使用的是常开触点S。来电时，由于S是断开的，故继电器线圈无直流工作电压，反过来又不能使S闭合，故电源输出插座CZ无电；当需要给电器加电时，需按动一下按钮开关AN，则继电器线圈得到工作电压，S闭合。此后，虽然AN已断开，但S的闭合使继电器仍然得电继续工作，这称之为继电器的“自保”功能。当停电时，S断开；再来电时，电路重复上述过程。图（b）电路更加简洁，省去了图（a）中的降压、整流、稳压等一系列元件，但需使用220V交流继电器，一是价格较贵，二是工作时有时有讨厌的工频哼声。可根据手头元器件及自己的动手能力选择。

　　元器件选择与制作

　　图1（a）中继电器较好选取线圈工作电压为24V或48V的，这样相应的线圈电流要小些，以降低对C1容量的要求，触点电流要根据负载大小适当选取。VD1要根据继电器工作电压选取，一般选取稳压值稍高于继电器线圈工作电压1W的稳压二极管，C1的耐压不低于400V，630V更好，C2的耐压也要根据VD1的稳压值适当选取。
