换热站控制系统的开发与实现

2011年11月04日11:09:33 本网站我要评论(2)字号：T | T | T

关键字：应用

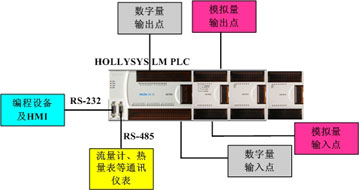

LM的连接图如图3-1所示。

图3-1 LM连接图

4 换热站控制系统的主要功能

一次网电动调节阀控制

换热站控制系统具有气候补偿和恒温供水功能，即根据气候的变化自动调节供热量。应用可编程控制器（PLC），根据室外温度的变化和当地热负荷曲线，决定二级网侧的供热量，实测供热量和设定值相比较后，进行PID闭环调节，控制器输出信号至电动调节阀，调节电动调节阀的开度，从而改变一级网侧的流量，实现二级网侧供热量调节。

二次网循环泵变频控制

实现二次网供/回水压力差值PID控制，从而保证较不利点正常供暖。压差设定值可根据经验参数或经验曲线进行设定。

补水泵变频控制

自动补水是由二次网侧回水管路上的压力变送器检测的压力信号与控制器上回水压力设定值比较后输出一个控制信号，通过PID控制来调节补水泵的转速，从而实现二次网回水自动补给。

保护功能

失压保护：二次网侧回水压力低于超低限设定值时，自动停止循环泵运行，并关闭电动调节阀，自动补水系统投入运行，开始补水。自动补水系统投入运行后二次网侧回水压力仍继续降低即发声光信号报警。
断电保护：停电后自动关闭电动调节阀，切断热源，控制器及变频器自动复位并使各种设定参数和运行状态参数保持原
