硅频率控制器-晶体替代市场的宠儿

引言

晶体的主要组成部分是二氧化硅，俗称石英。石英具有非凡的机械和压电特性，使得从19世纪40年代中期以来一直作为基本的时钟器件。如今，只要需要时钟的地方，工程师首先想到的就是晶体，但是随着应用的不断深入，晶体的一些固有的缺陷也随之暴露出来。如今新技术不断涌现，并带来很大的变化。

晶体的特点及参数

封装

晶体的封装如图1所示，有三部分组成：金属上盖，带有电极的石英片和陶瓷底座。一般来说，还需要向密封壳内充氮气。

图1 晶体封装图

现在几乎所有的陶瓷密封装都是由三家日本公司提供，但是由于日本地震和海啸，产量严重受影响。今后很长一段时间将难以满足市场需求。

石英材料

石英以其固有的压电特性成为晶体中的主要部分。但是它必须经过切割打磨才能使用，由于其厚度非常薄，虽然采取了保护措施，但是其抗震性一直是大家所担心的。

精度

所谓精度就是实际的时钟频率偏离标准时钟频率的程度。用公式表示为：

Error (PPM) = (Factual-Ftarget) / Ftarget * 10E6

Error：精度

Factual：实际频率

Ftarget：标准频率

PPM：百万分之一

在晶体的应用中，有这几个方面需要考虑：

1）  频率公差：就是在通常的环境温度下（25°C+/-5°C）实际频率偏离标准频率的值。

2）  频率温度特征：就是在整个温度变化范围内，实际频率偏离标准频率的值。现在通常有三种温度范围：0°C--70°C，-20°C--70°C和-40°C--85°C。

3）  老化：晶体的内部特性随着时间的推移发生变化引起的频率的偏差，称为晶体的老化。一般来说，第一年晶体的精度受老化的影响为5PPM，以后每年大约为1-3PPM。如果一个产品的设计生命周期为10年，则老化带来的频率精度变化较高可达32PPM。

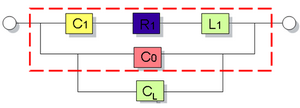

4）负载电容精度变化引起频率的变化：这个因素往往容易被忽视。在晶体的应用中有两种工作模式，串行振荡模式和并行振荡模式。由于并行模式设计灵活并且有很高的输出精度，现在已成为市场主流。 图2是并行振荡模式的等效电路图：

图2 并行振荡模式等效电路图

R1：动态阻抗

C1：动态电容

L1：动态电感

C0：静态电容

CL：负载电容

并行振荡模式的频率可根据以下公式：

FL=[1/2π√（L1*C1））]*√[1+C1/（C0+CL）]

其中[1/2π√（L1*C1））]是晶体串行振荡模式的频率

根据泰勒展开：

FL=[1/2π√（L1*C1）]*[1+C1/2（C0+CL）]                            （1）

从公式中可以看出，频率与C0,C1和CL都有关。

在基频谐振中C1为10-30fF，一般取值为20fF。C0取值与晶体的尺寸有关，一般取值为5pF。但是CL的计算与晶体外接电容和PCB设计和材料有关。下图是参考电路图
