和利时LM系列PLC在无负压供水控制系统中的应用

图4和图5是参数设置界面，可以进行系统参数的设置。所设置的参数均为掉电保持。LM系列PLC中掉电保持区的数据为永久保持，可以避免因停电导致系统设定参数丢失的后顾之忧。图6为触摸屏报警查询画面，可以查询实时报警和历史报警信息。

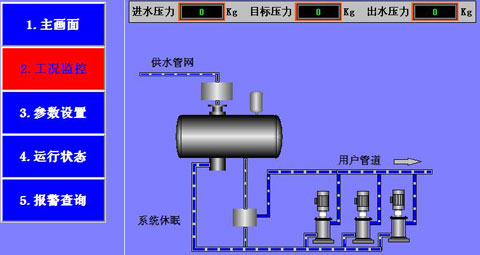

图3 触摸屏工况界面

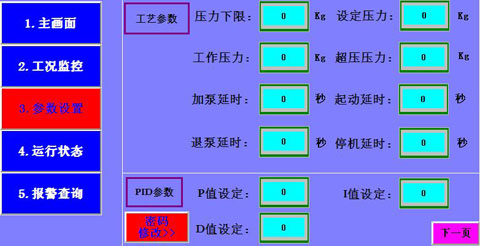

图4 触摸屏参数设置界面一

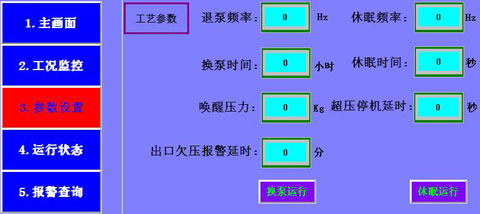

图5 触摸屏参数设置界面二

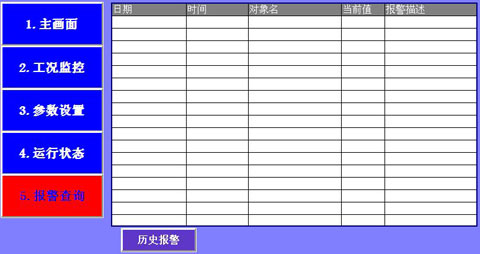

图6 触摸屏报警查询画面

5    系统的特点

基于LM系列PLC的无负压供水系统具有如下特点：

    可靠性

可靠性是无负压供水系统的关键。与传统的单片机控制器相比，LM系列PLC在稳定性、抗干扰性以及恶劣条件下的工作性能都要更胜一筹。LM系列PLC的输入和输出点都是与现场隔离的，这为系统的可靠性提供了硬件基础。系统所提供的增量PID运算功能块使系统能够根据用户的用水量迅速调节给水泵的工作频率，使给水压力以较快的速度稳定在设定值，这也在功能上保证了系统的稳定运行。

    易用性

LM系列PLC体积小、集成化程度高、运算速度快、逻辑控制容量大，还可以进行在线调试和离线调试，有强大的视图功能，可以大大降低编程调试的工作量，缩短调试的周期。灵活的编程功能，可以给未来的系统升级带来极大方便。系统采用7英寸TFT触摸屏，整个系统的运行状况一目了然，各项控制参数也可以根据不同工况进行调整，并可以生成实时报警与历史报警列表。同时，还利用LM系列PLC自带的RS485接口连接短信数传模块，用户可以直接通过手机随时查询系统的运行工况，并可以进行管网出口压力等参数的设置。

    功能性

本系统是在LM系列PLC的无负压供水标准程序的基础上建立的，实现的功能包括了水泵的自动投切功能、休眠倒泵功能、水泵优先级判断功能、优化的故障处理功能、多时段设定功能、低水位自动保护功能、无负压功能、短信通讯功能以及PLC锁定功能等。整个系统的搭建过程几乎没有对标准程序进行修改，在实现了强大功能的基础上，方便快速地完成了控制系统的搭建。

参考文献
[ 1 ]     唐小猛，无负压供水设备技术分析[J]，广州大学学报
[ 2 ]     姚宏、田胜，二次加压泵站运行现状及节能改造措施浅析[J]，节能技术
[ 3 ]     马戍环，无负压给水设备及管网准用的技术条件，给水排水
[ 4 ]     顾战松，《可编程控制器原理与应用》，国防工业出版社
[ 5 ]     和利时公司，HOLLiAS LM小型可编程控制器硬件手册，2008

作者简介：
刘雍，男，硕士研究生，研究方向为自动控制，现任北京和利时自动化驱动技术有限公司行业技术支持。
