利用 R/C 滤波器实现 DAC 去干扰电路

2011年12月30日16:02:02 本网站 我要评论(2)字号:T | T | T
关键字:

作者:Bonnie Baker,德州仪器 (TI)



在路上似乎到处都有令人讨厌的减速带,在行车道和停车场,随处可见它们的身影。尽管它们的尺寸大小不一,但都一样不讨人喜欢。碰到这些减速带时,您可以选择减速通过以减少对车辆的磨损,也可以退回去,但较好的办法是绕过去。



昨天,在我减速通过一条讨厌的减速带时,突然想到了我的那个精密型 16 R-2R DAC。它在中间刻度时存在短时脉冲波形干扰问题(请参见 1)。我想,在选择使用具有较大短时脉冲波形干扰特性的 DAC 时,可以在 DAC 输出端添加一些去干扰电路,从而减少干扰的影响。两种常见的 DAC 去干扰电路是简单的低通滤波器(相当于一种减速方法),以及采样/保持电路(相当于“绕过”干扰)。这两种去干扰电路都可以降低干扰振幅,或者去除干扰能量。

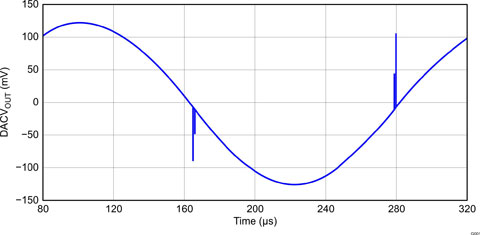

1 16 DAC 产生的讨厌干扰



较简单的 DAC 去干扰方法是在 DAC 放大器输出端 (VOUT) 使用一个 R/C 滤波器(图 2 底部)。这种滤波器可以降低干扰的振幅,但增加了建立时间。

2顶部的曲线为DAC负载DACLDAC)引脚的信号。利用DIN(数据输入)引脚和CLK(时钟引脚),便能够以串行方式将一个数据字载入到 DAC 中。一旦DAC 有了全部的数据,LDAC 引脚的升沿便将数据字载入内部 DAC 寄存器。这样便改变了 DAC 输出电压。中间的曲线表示测得的
