采用NCP1927组合控制器开发紧凑及高能效平板电视开关电源

2012年07月18日17:21:36 本网站我要评论(2)字号：T | T | T

近年来，平板电视的发展非常迅速，而中国平板电视市场经过连续数年的快速增长现已进入成熟期。得益于销售价格的回落，3D、智能、互联网电视市场的显著增长，并随着三网融合的推进，预计IPTV、互动数字电视、智能互联网电视业务的用户数量将在几年内都达到千万级规模。这同时预示着，用于平板电视的高效且功能强大的开关电源需求也在显著增加。

安森美半导体提供的NCP1927功率因数校正(PFC)及反激组合控制器电源管理芯片，能够用于开发紧凑及高能效平板电视开关电源，配合纤薄平板电视设计潮流及帮助推动节能降耗。

配合平板电视开关电源设计要求

从行业的发展来看，CRT向平板电视的转变意味着能源消耗的增加。以液晶电视为例，液晶屏本身不发光，必须要用后面无数的灯管（背光模组）均匀照亮整个荧屏，再通过信号和液晶物质的流动显示出影像。要驱动这些灯管，并且让荧屏保持较高的亮度和分布，就需要消耗大量的电力。

在国内，目前彩电行业沿用的节能标准是《彩色电视广播接收机能效限定值及节能评价值》，该标准只要求达到待机状态下的节能要求。然而工作(开机)能耗才是决定平板电视耗电量的主导因素。因为没有相关标准，也就难以衡量平板电视真正的能耗水平。因此，人们关注的焦点是如何开发更具能源效率的电源设计，同时还要满足外型、成本方面的要求。

以研发紧凑及高能效方案著称的安森美半导体提供的NCP1927集成的PFC控制器采用临界导电模式(CrM)工作时可实现接近1的功率因数，包含了构建强固及紧凑PFC段所需的全部特性，且将外部元器件数量减至了较少。该器件集成的固定频率电流模式反激控制器采用专有的“软跳周期(Soft-SkipTM)”待机模式，且结合轻载时的频率反走功能，提供了极低的待机能耗。

安森美半导体的PFC及反激组合控制器NCP1927功能详解

NCP1927是集成了临界导电模式功率因数校正及反激控制器和时序电路的组合控制器，适合开发紧凑的高能效平板电视电源。其独特特性包括逆变器启用引脚、进入待机状态控制引脚、频率反走及软跳周期，体现了通知背光逆变器PFC输出已就绪、关闭PFC控制器，以及完整负载范围内的高能效优势。

NCP1927还具有其它特性，如极低启动电流消耗(较大值<20 μA)、包含关闭IC的关闭引脚、快速主电源/负载瞬态补偿、可编程PFC过压/欠压保护、带内置斜坡补偿的65 kHz固定频率、削弱EMI信号的频率抖动特性、带自动恢复的基于定时器的过流保护，以及提供针对绕组短路的保护、4 ms软启动等。

·简化系统设计：NCP1927设计适用于背光逆变器采用PFC段供电而信号处理及音频放大器采用反激段供电的系统。从图1的NCP1927框图中看到，在电压高于1 V时，NCP1927可关闭PFC及反激电路；拉高时PFC启用；在PFC就绪时通知背光逆变器导通。这样，NCP1927就为平板电视电源提供了一个简单、紧凑及可靠的方案。

图1：NCP1927框图

·启动序列/待机/启用逆变器：图2是NCP1927的启动序列，其顺序是VCC充电直至VCC(on)、反激段启用、反激段到达稳压状态、PFC段启用、PFC段到达稳压状态、逆变器启用。

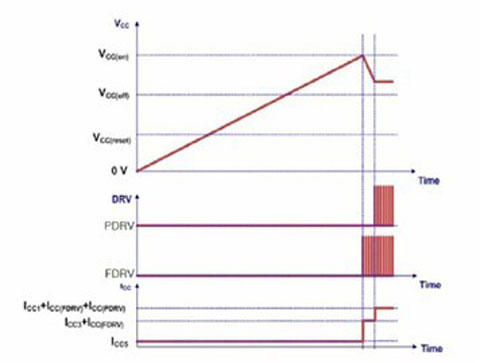

图2：NCP1927的启动序列

当GTS(进入待机，Go To Standby)引脚电压降至低于VSTANDBY时，PFC关闭，且保持待机状态，直至电压增加到高于VSTANDBY+VSTANDBY(HYS)。PFC可以通过反激电路FB引脚自动关闭，或以光耦直接控制，如图3所示，方法1是根据反激段FB引脚电压来触发GTS；方法2是使用次级端信号来触发GTS。

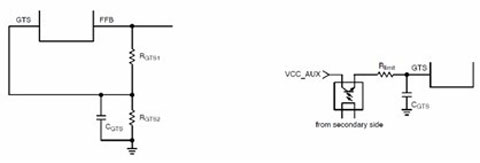

图3：进入待机的两种方法

·启用逆变器：NCP1927监测PFC误差放大器电流，一旦此电流降低至0 μA，就会通知逆变器导通。如图4(a)所示；当PFC处于稳态稳压时，IENABLE引脚提供5 V输出。如图4(b)所示。

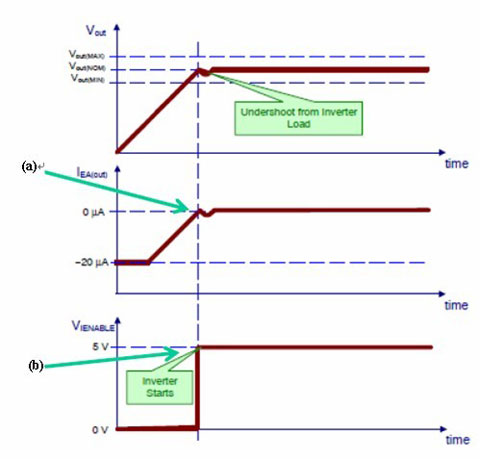

图4：启用引脚序列

·轻载能效特性：NCP1927提供三种工作模式：第一种是正常的65 kHz固定频率工作；第二种是频率反走，即在轻载时振荡器频率线性降低至26 kHz；第三种是轻载时软跳周期模式，即驱动停止，跳开关周期。这三种工作模式结合在一起，优化完整负载范围内的能效。

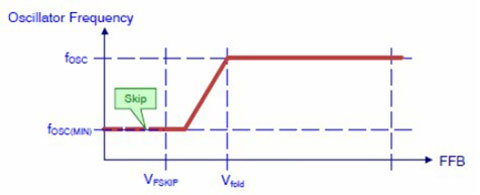

图5：VFFB下降时的开关频率

·反激段软跳周期模式：图6给出了电压模式到电流模式工作的过程。FB信号与内置斜坡信号比较；内置斜坡信号允许在电流模式控制开始前出现一些短脉冲。在该模式下VFFB上升时，驱动器又开始开关，占空比逐渐从0%上升。该模式可降低可听噪声风险，同时支持在钳位网络中使用廉价变压器及电容。

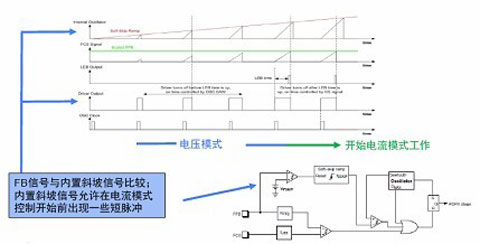

图6：软跳架构的跳周期

·PFC跳周期模式：在该模式下，Pcontrol电压降至低于可编程跳周期电平时，PFC停止开关；在稳压电压自然地回升至高于跳周期电平时(增加了延迟特性)，PFC恢复开关。跳周期电平用RPSKIP来调节，见图7。

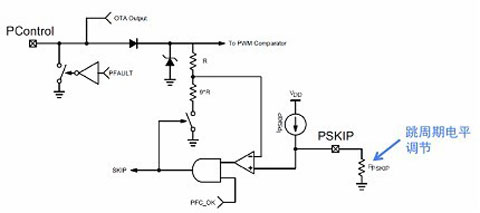

图7：PSKIP引脚电路

·保护特性：在PFC段，有过流保护(OCP)、过压保护(OVP)、欠压保护(UVP)功能；在反激段，有过载保护(带80 ms故障定时器)、绕组短路保护和过热关闭。器件设有PFC过压保护(OVP)及欠压保护(UVP)专用引脚。在出现浮动引脚时，IUVP电流源激活UVP，见图8。带专用POVUV引脚的双反馈配置提供更高的安全等级，即使双反馈配置中某个故障，也可确保提供保护。
