基于LabVIEW开发幻影显示系统
"我们采用USB摄像头、PXI硬件、LabVIEW和NI视觉助手开发了一个手势识别系统。"
- Yang Hao, Tsinghua University
The Challenge:
开发一个互动360度立体三维影像系统,可呈现视觉模型与真实物体,观看者无需使用眼镜,价格也十分合理。
The Solution:
开发拥有如下3个组成部分的三维显示系统: 收集、处理以及三维显示。

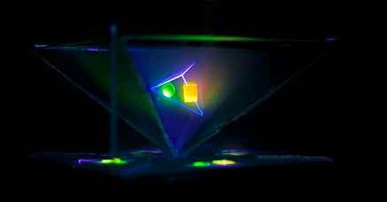

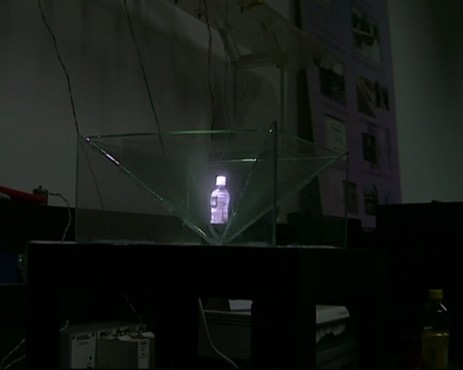

图 1. 三维显示系统
3D电影增强了深度知觉的光学幻象,但必须使用眼镜才能观看,而且电影院内的观看角度有限。 立体显示系统或3D电视机大多价格昂贵,没有交互功能。 这也意味着,创造一个无需使用眼镜、价格适中且能呈现视觉模型与真实物体三维图像的互动360度立体显示系统,是一项巨大的挑战。
我们的系统包括三种类型的采集功能,包括建立视觉模型、NI 1764智能相机和转台非实时采集真实物体、以及4个USB摄像头捕捉真实物体的实时图像。
虚拟模型

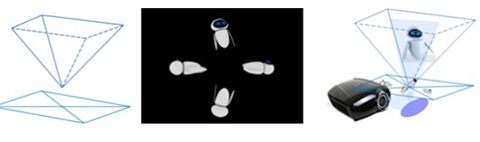

为了获取虚拟模型,我们采用了NI LabVIEW软件来读取虚拟三维模型文件并设定参数值 ,如图2.2所示,我们将不同的方向采集到的4张模型图组合在一起,形成一张图片。 又如图2.1和图2.3所示,新创建的图像被投射到一个倒置的金字塔光学结构上。
图 2. 成像原理
图 3. 虚拟模型显示

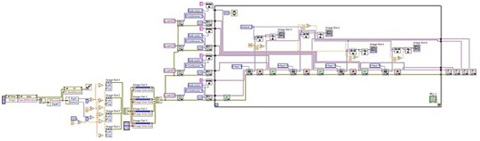

图 4. 虚拟模型三维显示项目
手势识别
我们采用USB摄像头、PXI硬件、LabVIEW和NI视觉助手开发了一个手势识别系统。 系统捕捉一只手的图像序列,以此判断它的移动,我们可以采用此信息来控制三维显示。 举例来说,如图6所示,单手滑动可以控制图标的旋转,两只手则可以控制图标的缩放。

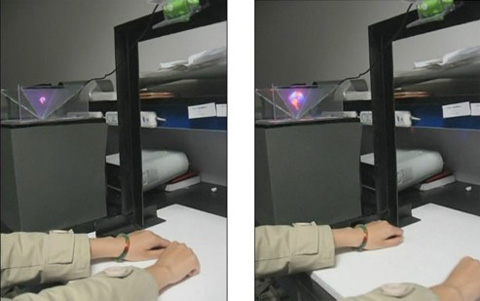

图 5. 手势识别
图 6. 采用视觉助手查找图片中的对象

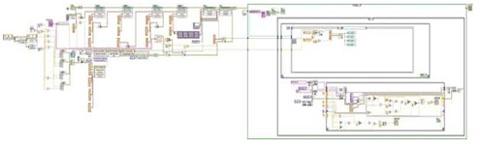

图 7. 手势识别项目
非实时采集
非实时采集系统依靠于一个NI 1764智能相机和一个PXI控制的转台。 将物体放在转台上,并在其旋转时拍摄图像,我们可以获取各个方向的物体信息,然后选出我们想要用来显示三维图像的四张图片。

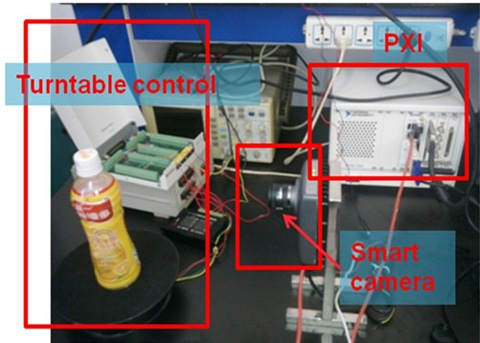

图 8. 非实时采集系统的硬件

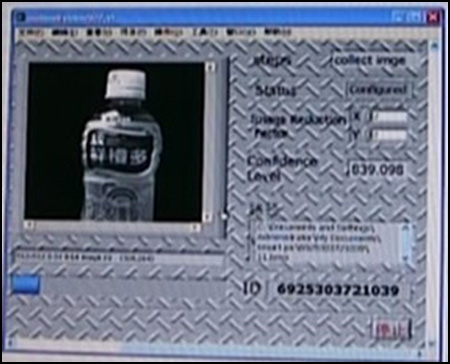

图 9. 图像采集
图 10. 真实物体三维显示

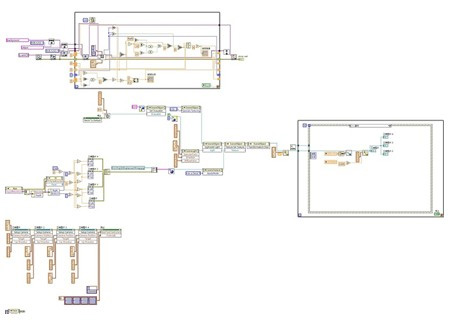

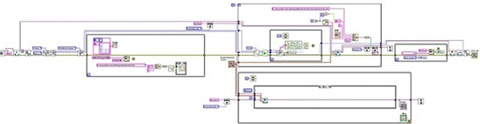

图 11. 非实时采集系统项目
实时采集
我们在物体周围放置着4个USB摄像头,使用PXI和NI图像采集软件采集四个不同方向的实时图像。 然后我们就对这些图像进行处理,以光学结构显示三维图像。

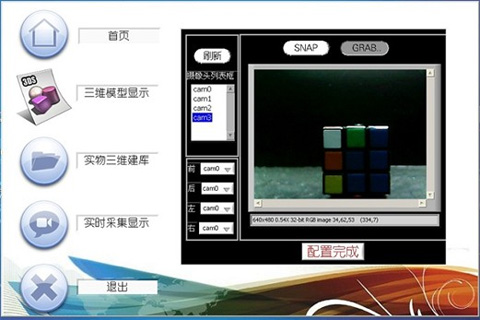

图 12. 实时采集系统界面
图 13. 实时采集系统硬件
图14. 实时采集系统硬件
