INTEL QM67平台产品在应急灾害系统中的应用

2012年11月27日09:43:09 本网站我要评论(2)字号：T | T | T

一、系统概述

严重且频发的自然灾害对经济建设、社会发展，特别是广大人民群众的生命财产安全构成了严重威胁。中国每年受各类灾害影响的人口达4亿人次，造成的经济损失平均高达2000多亿元。

鉴于多次灾害的经验教训，研祥公司与国家相关单位携手共同开发能够满足救灾现场监测和远程指挥调度需求的系统，研祥公司提供一体化的硬件实现方案,帮助我们实现灾后更加快速、合理的救灾。

二、系统描述

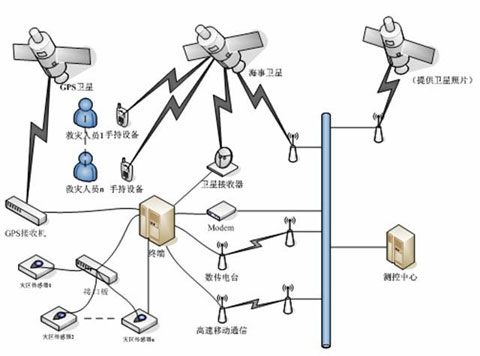

该系统融灾情实时监测、动态发布、统一指挥、协同救援4大功能于一体，在救灾中，救灾指挥中心实时监控现场的灾情，及时准确地向救援人员发布灾情通报，综合分析灾情的强度和损伤情况，做出合理的救灾决策，并合理分配现场救援人员、统一调度救援物资。研祥公司产品作为整个系统里的核心终端服务器部分,起了至关重要的作用；终端提供数据采集,卫星接受,数据显示等功能。

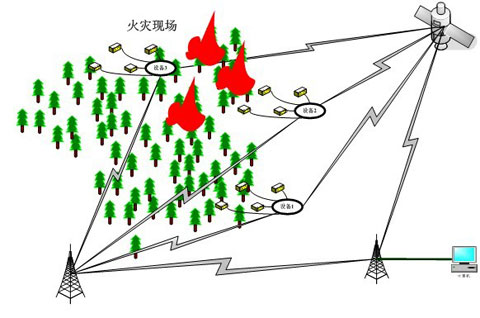

系统在火灾救援中的应用示意图，如图下所示。手持设备1与设备2之间通过卫星通讯或电台将灾害情况向后方测控中心发送，并且通过研祥终端与终端之间数据也进行交换。较后由后方测控中心统一做出救灾计划，协调各救灾资源。

三、针对灾害系统的终端设备要求

作为灾害现场的终端系统设备要求如下

 • 终端设备里的主板必须是高性能处理数据,能处理大量的实事灾情数据.

 • 足够的扩展功能,可以连接卫星接受器信号,数字电台信号等.

 • 终端系统可靠性,稳定性需很强,MTBP 50000小时以上.

 • 具备一定的处理能力，且能满足无风扇设计需要.

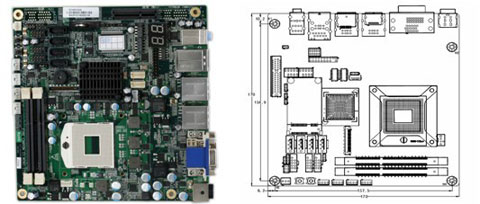

研祥公司历经多年和国家灾害局合作,基于此，研祥公司与INTEL公司合作,隆重推出自主研发制造,具有高集成度、高性能的、低功耗较新的支持IVY Bridge/Sandy Bridge CPU的QM67 Mini-ITX主板EC7-1817LNAR

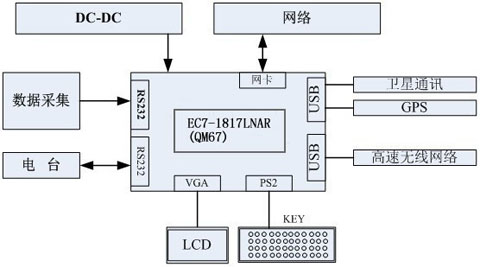

四、系统框图

  • 电源部分,为终端提供正常工作的电源。提供+5VDC，-5VDC，-12VDC，+12VDC

  • 数据采集,根据终端的功能要求，传感器选择上主要包括用于监测火灾的红外线传感器和风速传感器；对数据进行初步的整理，方便系统对传感器的识别和对输入信号的分类处理。

  • 电台,可实现终端与终端，终端与后方测控中心的数据传输。与系统板通过RS232接口连接。

 • 显示与输入,显示为终端使用者提供人性化的使用界面和使用指导，提供环境参数的显示以及警告级别的图像显示。输入设备提供简单的键盘功能，方便使用者操作终端系统。

 • 高速无线网络、卫星信号接收和网络,这些设备主要是实现与电台相同的功能，但是在实际的环境中根据环境所允许的方式来选择。

  • GPS,实现对终端的定位功能。

五、产品规格及优势

EC7-1817LNAR产品规格

 • 结构标准： Mini-itx

 • 处理器：支持Intel® IVY Bridge/Sandy Bridge CPU.

 • 系统芯片集： INTEL QM67

 •  系统内存：2个DDR3内存插槽，支持DDR3 1066/1333Mhz。

 •  在板视频：采用INTEL QM67内部集成显示，支持VGA/HDMI/DVI/Display Port/Embedded Display Port/双通道（18/24bit）LVDS单显和组合双显功能.

 • 在板LAN: 提供1个10/100/1000Mbps网络接口，支持唤醒和AMT7.0功能

 • 在板音频：HDA音效接口，支持MIC-IN，LINE-IN和LINE-OUT

 • 存储控制器：四个SATA

 • 多I/O接口：十二个USB2.0接口、二个串口

 • 看门狗定时器： 1-255秒或分，255级，看门狗超时中断或复位系统

 • 扩展总线： 1个PCIeX4 插槽， 1个MINI-PCIe插槽。

 • 电源：单12V电源供电,支持ACPI电源管理，支持S1/S3/S4/S5/Deep SleepS4&S5

 • 外形尺寸：170mm×170mm

 • 工作温度: 0°C－ 60°C

 • 相对湿度: 5% － 90%,非凝结

EC7-1817LNAR产品特性

 • 和INTEL合作, 全球同步发布较新的QM67平台芯片组,能支持双核到四核的高性能CPU,及时快速处理灾害现场数据.

 • 支持VGA/HDMI/DVI/Display Port/Embedded Display Port/双通道（18/24bit）LVDS单显和组合双显功能,更好的对灾害现场的图片进行查询.

 • AMT7.0功能,主动远程管理技术.

 • 4个SATA ，支持RAID0、1、5、10,多I/O接口：十二个USB2.0接口,提供1个Mini PCIe插槽；1个PCIeX4插槽,更多的扩展,方便终端连接更多的外设进行数据采集.
