SEL同步相量技术解决方案

2009年05月07日10:22:02 本网站我要评论(2)字号：T | T | T

实时系统观察

同步相量测量（同步相量）提供电力系统电气量的实时测量。这些测量数据可用于验证系统模型，测量稳定边界和系统稳定负荷的较大化。
采用SEL同步相量测量技术降低广域系统测量的花费和复杂性，及故障录波。
在测量的稳定极限内提高电力系统的可靠性。
检查电流电压互感器的相位和线路。
利用自动或手动进行实时控制相位比较。

所有的互连系统在系统的不同点会有电流和电压的相位偏移。负荷潮流导致相位偏移的产生，这些偏移可用于测量系统的状态。

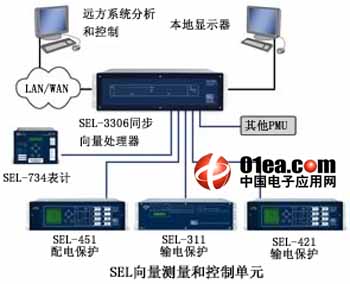

多SEL保护装置和表记内置了同步相量测量功能。SEL-421和SEL-451可提供IEEE C37.118格式的同步相量数据。SEL变电站级的计算机系统提供全面的数据集中和显示格式。

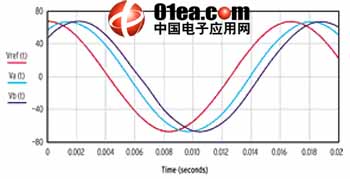

理想的时域波形

在每台用于同步相量测量的SEL设备中，均建立了基于卫星时钟的参考波形。这样，所有的设备均采用相同的参考波形（如上图中的Vref(t)）。通过各个位置的绝对参考，使系统中各处电流和电压的比较成为可能。

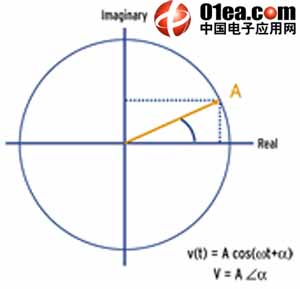

同步相量测量

通过如图所示的公式，可将电压和电流正弦波转换为相量。α表示测量信号和参考波形之间的角度差。同步相量测量信息包含每个测量量值的幅值和相角以及相应的时间标签。来自不同地方相同时间的信息可用于互相比较，误差在1/4电气角度之内。

按惯例,相量为逆时针旋转矢量。旋转频率为系统同步频率（50或60Hz)。

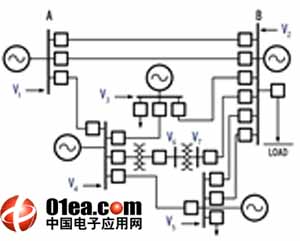

复杂的输电系统

在简单的系统中，来至不同地方的相量可以通过基于本地电流和电压的计算进行比较。在复杂系统，实时功率传输计算非常困难，甚至是不可能的。在这种情况下，同步相量变得非常重要。不同地方的系统相角可以实时看到，而不是计算得到。

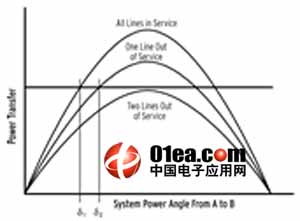

相角测量

这组曲线表示出所有线路投入运行、一或两条线路退出运行时的功率传输情况。功率用瓦特表示。传输的功率等于电压幅值的积乘以电压间相角差的正弦值，再除以等值传输线电抗。（该计算中略去了线路电阻和分路导纳）。

初始的运行条件下的系统角度为δ1。这代表系统A和系统B之间的转距角。如果发送故障一条线路退出运行，系统将在一个新的系统相角δ2下维持系统A到系统B的功率输送。

请注意在两条线路退出运行时，该系统无法维持较初系统A到系统B的功率传输。系统B必须从就地的发电厂或其它于系统A无功的电源获得更多的功率。

通过该例，可以看到精确的系统相角、母线电压和等价系统阻抗的重要性。

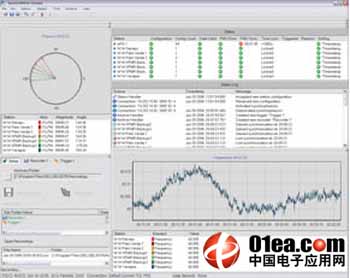

显示系统状态和稳定边界

利用来自系统的同步相量的显示和记录，可提高输电和发电调度。利用测量的系统负荷角，可在不超过稳定极限的情况下较大化线路负荷。SEL的同步相量测量技术提供了一种新的工具，通过很经济的方式从系统种获得更多信息。

使用来自SEL-3306相量处理器，SEL-5077SYNCHROWAVETM 服务器软件和其他与IEEE C37.118兼容系统的同步相量数据，SEL-5078SYNCHROWAVETM广域视频软件显示并存档了电力系统操作和运行情况。

更多信息

更多关于同步相位的信息,请直接联系施瓦哲工程实验（上海）有限公司或查询公司英文网站
