Moxa奥运场馆水立方灯光照明系统

使用产品： EDS-726 \ EDS-516A-MM-SC-T \ EDS-316-T

国家/城市： 中国北京

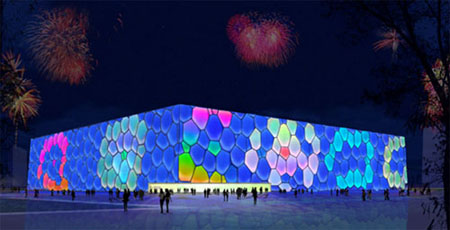

国家游泳中心“水立方”总建筑面积六万五千至八万平方米，与中轴线另一侧的国家体育场遥相呼应、相得益彰，以和谐的面貌把主场区的气氛推向高潮。其功能完全满足二00八年奥运会游泳、跳水、花样游泳、水球等赛事要求，可容纳座席一万七千个，且易于赛后运营。赛后它将成为北京较大的、具有国际先进水平的多功能游泳、运动、健身、休闲中心，成为奥林匹克运动留给北京的宝贵遗产和北京城市建设新亮点。

系统描述：

奥运场馆水立方艺术灯光景观项目的网络架构图所示：网络采用双网架构，分为三层。设备层由188台EDS-316-T交换机组成，主要负责连接现场的LED灯光控制器，控制景观灯的开关和颜色。汇聚层由16台EDS-516A-MM-SC组成，负责连接现场层的EDS-316-T。核心层使用两台EDS-726模块化交换机组成，负责连接汇聚层的EDS-516A-MM-SC和服务器。

系统对通讯网络的要求：

• 网络具有冗余的能力，某处网络出现故障时，能够切换到备份路径，不影响通讯。
• 水立方的运营时间很长，要求交换机要具有很长的MTBF时间。
• 北京的温度变化很大，要求设备支持宽温操作

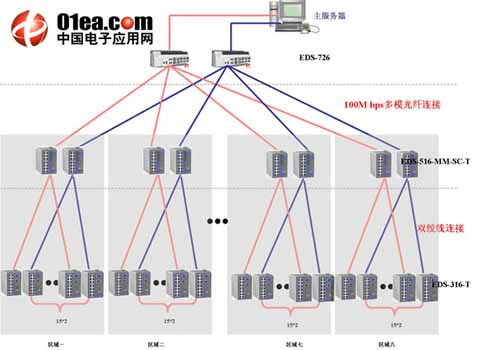

系统架构图：

为什么选择Moxa

权威认证：通过了UL，CE ，海事认证DNV，GL，等众多认证。可靠性值得信赖。

操作温度：-40--75℃，周围环境相对湿度：5%-95%

工业化的设计：MTBF达240000小时，无风扇，宽温，通过IEC测试
