CPCI在海军舰载综合显示控制平台中的应用
一、 系统概述
随着海军舰艇装备的不断更新和发展,新型舰艇已成为海军的主战力量,所装备的作战指挥控制系统(简称:指控系统)是提高综合协同作战能力及发挥整体作战效能的核心部位,指控系统配置在舰载显控台中。
二、 系统要求
目前,舰载显控台可以分为三大系列:
1. 单人操作立式显控台:体积相对较小,适用于各种水面舰艇和潜艇,可以作为舰用目标录取台、情报台和指挥台。
2. 双人操作立式显控台:供两人操作使用,体积比单人控台大些,一般作为大中型舰艇的情报台、指挥台。
3.多人操作水平式显控台:满足2~ 3人观察和操作使用,主要用作大中型水面舰艇情报指挥台。
上述三种显控台具有以下几个特点:
1、符合人体工程学的观察与操作界面
2、坚固的结构造型,散热能力强
3、采用VxWorks操作系统,系统实时性高
4、双DVI显示,分辨率达到1920*1200,可横向或纵向扩屏
5、系统冗余设计,确保系统的稳定性
6、双千兆冗余网络,确保对外数据传输不间断
7、模块化设计,标准化设计,方便更换备件
8、多串口设计,方便控制多台子设备
三、 系统描述
在舰载指控系统中,主要的人际界面是多功能显控台,这种显控台既能作为舰载上各种雷达、声纳、电子对抗、火炮控制等不同系统的设备终端,又能作为计算机终端.指挥员可以通过显卡台对整个战斗进行全面的观察。同时通过显控台实施对全舰作战指挥系统操作和控制.从而真正实现电子化作战的指挥及操作。

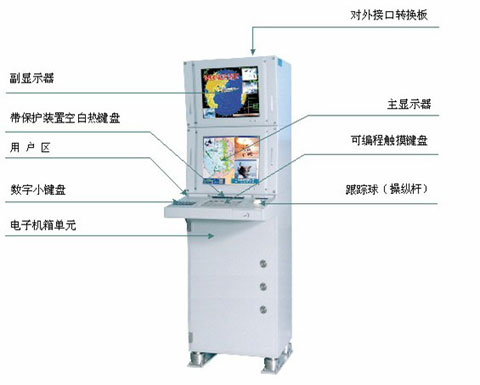

既然作为指挥系统中较重要的人际界面设备,外观与结构上不仅要符合人体工程学,同时也要保证计算机的高可靠性以及可维护性,以满足舰载使用和环境要求。
四、 系统框图

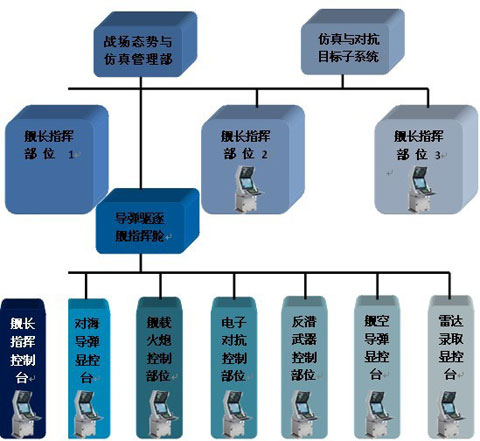

以下为国产某新型导弹驱护舰作战指控系统的逻辑结构:

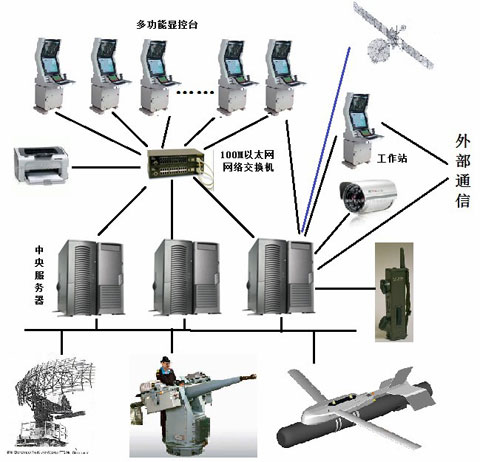

舰船的每部分都由多个显控台来控制,每个显控台之间是由内部1000M以太网来相连,这样就能充分达到统一性和实时性。舰船内部网络分布图如下:
五、 项目产品清单

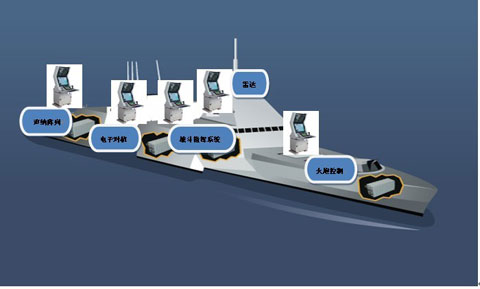

整个舰船分布着多达上百个多功能显控台,不同的显控台担负着不同的功能,但是作为标准显控台,其基本结构全部统一:

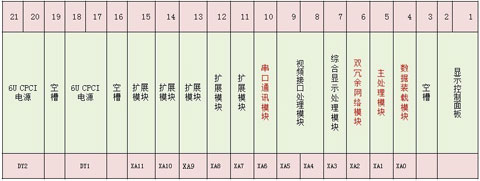

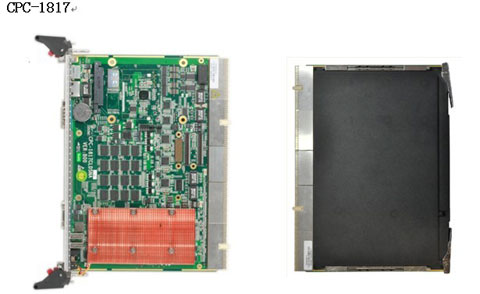

电子机箱单元内部装载2台冗余的CPCI总线机箱CPC-8612,采用海军标专用CPCI主板CPC-1817,该系统作为整个显控台的主控部分:
- 采用Intel®Core™ i7 4M Cache处理器
- 板载4G DDR3 ECC SDRAM 1066MHz内存
- 传导加固设计
- 板载8GB SSD
- 符合海军标要求
- 宽温-40℃~+85℃工作范围
- 6U 8槽19"标准上架式CompactPCI系统平台
- 12个垂直方向6U CPCI插槽,1个系统槽、7个扩展槽、4个独立槽
- 1+1 6U 8HP CPCI冗余电源
- 按照海军海军商用计算机要求进行设计,作为海军双DVI显控的承载平台
六、 EVOC产品优势
1、国内较强大的CPCI产品研发队伍,可提供国内较完善、较齐全的CPCI加固产品解决方案;
2、专门为海军应用定做,产品完全满足《海军舰艇装备用计算机通用技术要求》;
3、常规与传导加固两个版本设计,满足不同舰载应用需求;
3、产品经过如性能、功能、可靠性、可维护性、抗震动性、抗冲击性、抗宽温环境变化性等各种测试,完全能保证其产品的稳定性与可靠性。
七、 结论
CPCI产品在海军舰载综合显示控制平台中的大规模应用,代表着中国海军电子装备实力的大力提升,也标志着中国抗恶劣环境计算机整体水平得到大力提高。研祥海军标CPCI专用产品旨在提供高可靠、高性能的舰载加固式通讯计算平台。
