怎样采用多种单端信号驱动低功率、1Msps、±2.5V 差分输入、16 位 ADC

凌力尔特公司 混合信号产品部 应用工程师 Guy Hoover

匹配传感器输出和 ADC 输入范围可能很难，尤其是要面对当今传感器所产生的多种输出电压摆幅时。本文为不同变化范围的差分、单端、单极性和双极性信号提供简便但高性能的 ADC 输入驱动器解决方案，本文的所有电路採用了 LTC2383-16 ADC 单独工作或与 LT6350 ADC 驱动器一起工作来实现 92dB SNR。

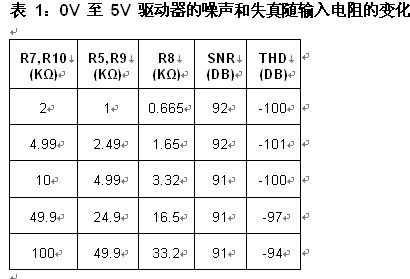

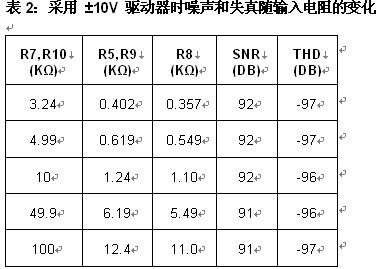

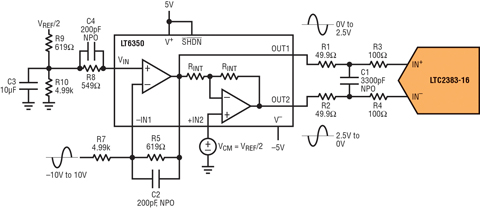

LTC2383-16 是一款低噪声、低功率、1Msps、16 位 ADC，具备 ±2.5V 的全差分输入范围。LT6350 是一款轨至轨输入和输出的、低噪声、低功率单端至差分转换器/ADC 驱动器，具备快速稳定时间。运用 LT6350，0V 至 2.5V、0V 至 5V 和 ±10V 的单端输入范围可以很容易转换为 LTC2383-16 的 ±2.5V 全差分输入范围。

全差分驱动

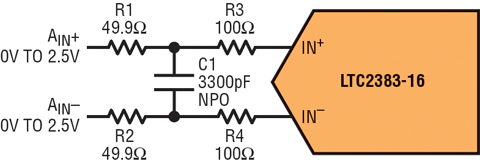

图 1 显示了用于本文所述所有电路的基本构件。该基本构件用于至 LTC2383-16 模拟输入的DC 耦合全差分信号。电阻器 R1、R2 和电容器 C1 将输入带宽限制到大约 500kHz。电阻器 R3 和 R4 减轻 ADC 输入采样尖峰的影响，该尖峰可能干扰传感器或 ADC 驱动器输入。

图 1：全差分驱动电路

这个电路对于具备低阻抗差分输出的传感器很有用。驱动 AIN+ 和 AIN– 的共模电压必须等于 VREF/2，以满足 LTC2383-16 的共模输入范围要求。

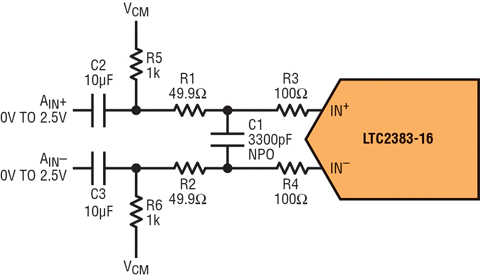

图 1 中的电路可以是 AC 耦合的，以在必要时，使 ADC 输入的共模电压与传感器相匹配。只需通过一个 1k 电阻器将AIN+ 和 AIN– 偏置到 VCM (VCM=VREF/2)、通过一个 10µF 电容器将传感器输出耦合到AIN+ 和 AIN– 即可，如图 2 所示。

图 2：AC 耦合全差分驱动电路

当驱动 LTC2383-16 这类低噪声、低失真 ADC 时，选择合适的组件对保持高性能是至关重要的。这些电路中使用的所有电阻器的值都相对较低。这可保持较低的噪声和较短的稳定时间。建议使用金属薄膜电阻器，以减小由自热引起的失真。C1 采用的是 NPO 电容器，因为这类电容器的电压系数较低，从而可较大限度地减小失真。

单端至差分的转换

当然，不是所有传感器的输出都是差分的。以下是一些用单端信号驱动 LTC2383-16 的方法。

0V 至 2.5V 单端输入

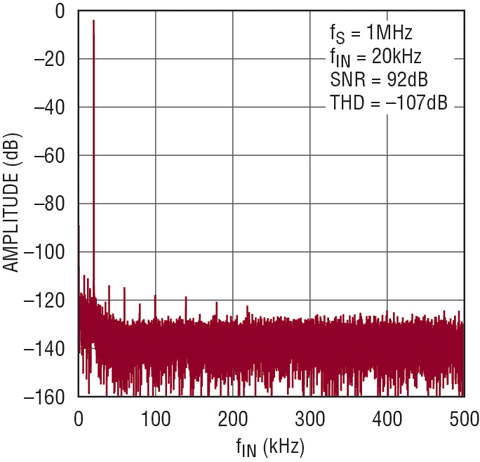

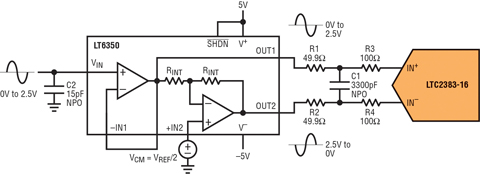

图 3 所示电路将 0V 至 2.5V 单端信号转换为全差分 ±2.5V 信号。这个电路还具备高阻抗输入，以便能用大多数传感器输出直接驱动该电路。如图2 所示，通过 AC 耦合的VIN，VIN 端的共模电压可以与 ADC 匹配。第二个放大器的共模电压在 LT6350 的 +IN2 引脚处设定。图 4 中的 32k 点 FFT 显示运用图 3 所示电路时 LTC2383-16 与 LT6350 合起来的性能。所测得的 92dB SNR 和 -107dB THD 与 LTC2383-16 的典型数据表规格参数紧密匹配。这表明，在信号通路中插入单端至差分转换器后，即使引起 ADC 规格参数劣化，裂化程度也是极小的。
