LED便携背光应用电源解决方案

2009年06月05日14:38:47 本网站我要评论(2)字号：T | T | T

白光LED和RGB三色LED广泛应用于小尺寸LCD面板和键盘的背光以及指示灯应用。在手机和数码相机应用中，高亮度LED还可用作闪光灯电源。这些应用需要优化的解决方案，不仅要能够较大限度延长电池使用时间，同时还要较大程度减小PCB占用面积和高度。

在这类LED背光应用中，既可以采用线性稳压器，也可以采用开关稳压器，各有其优势。线性稳压器结构比较简单、设计简单、成本低、噪声低、尺寸小、静态电流低。而开关稳压器的能效较高，可达70-85%。安森美半导体根据用户的应用需求，提供多种类型的解决方案。在开关稳压器解决方案方面，就同时提供电感型和电荷泵型这两种类型。具体而言，电感升压驱动器NCP5005、NCP5050具有高能效和高输出电压的优势，其能效高达90%以上，而且大多能够驱动多达5个串联LED（输出电压达21V）。此外，由于LED采用串联连接，这种类型的器件也具有理想的照明/电流匹配特性。由于无需电感，电荷泵型驱动器NCP5602、NCP5612、NCP5623有助于造就小型紧凑的解决方案，而这对应用中小尺寸LCD的便携产品而言显得犹为重要。这种类型的驱动器配备低成本的电容和电阻，能够造就成本更低的解决方案。这种驱动器可以驱动1至3个LED，适合于小型器件的背光应用。

除了LCD，有机发光二极管（OLED）这种新兴显示技术近年来也开始应用在便携设备乃至中大尺寸平板电视之中。市场上较初出现的是无源矩阵OLED（PMOLED），由于其驱动拓扑结构的原因，其显示尺寸局限在1.8英寸及以下，常用于MP3播放器和手机副屏之中。更新的有源矩阵OLED（AMOLED）技术则没有显示尺寸方面的限制，它比LCD具有多项重要优势，如宽广的视角、高对比度、极快的响应时间和纤薄的厚度，这得益于它消除了背光的需要。AMOLED面板被用于手机的主显示屏及MP3播放器等。

安森美半导体在市场上率先推出了专用的有源矩阵（AMOLED）面板稳压电源IC——NCP5810D。NCP5810D双输出直流-直流转换器在1.75MHz振荡器频率下整个电源能效高达83%。它具有极佳的线路瞬态抑制能力，在25mA电流时线路瞬态电压为5mV。为了适应AMOLED显示屏纤薄的外形，该转换器可转换至1.75MHz的高频，可使用体积较小的电感器和陶瓷输出电容器。其0.55mm厚的超薄封装，使NCP5810D适用于较薄的便携式产品设计中。此外，它在关机模式下的断电功能，将泄漏显示电流限制在1微安，节约了关机状态下的电池电源。NCP5810D还具有逐周期峰值电流限制和热关机保护功能。NCP5810D采用超薄的3.0mm×3.0mm×0.55mm LLGA-12封装。

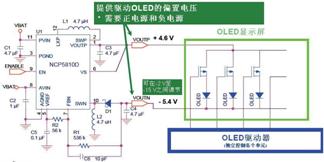

图5. 安森美半导体AMOLED稳压电源IC NCP5810D的功能框图

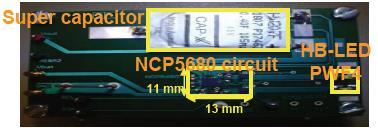

图6. 安森美半导体的超级电容LED驱动器NCP5680的应用示意图

除了LCD背光和AMOLED电源应用，安森美半导体还推出面向相机闪光应用的LED驱动IC，如NCP5680等。以NCP5680为例，这是一款带超级电容（supercap）的双LED闪光驱动器，能够以2.5 A或更高电流驱动2个高亮度LED。它采用I²C控制，具有内置闪光序列。它的感光功能在明亮环境下可以限制闪光时间，从而节省电能。这器件使用超级电容来支持音频等其它大峰值电流的电路，还具有短路保护等保护功能。这器件于2008年7月开始量产。

总结

凭借着工作电压低、能效高、色彩丰富、产生定向光、无汞等众多优势，LED技术在建筑、交通、汽车、太阳能、LCD背光、汽车和住宅照明等领域获得越来越广泛的应用。作为全球领先的高能效电源解决方案供应商，安森美半导体提供丰富的LED驱动电源解决方案产品系列，满足从高压离线型AC-DC开关电源到宽输入范围的中等电压LED电源以及便携产品背光和闪光驱动应用的广泛需求，并提供一些相关的参考设计，帮助客户缩短开发时间，加快产品上市进程。
