[系统概述]

随着人们生活水平的不断提高，人们对于自身健康的关注也提升到一个前所未有的高度。多参数监护仪是医院的常规设备之一，广泛的用在ICU、CCU、病房、手术室。

从多参数监护仪的发展来看，除了新的传感检测技术不断运用推广之外，对所采集信息的分析、存储和显示也提出了更高的目标。这就要求多参数监护仪具备更强大的计算和存储能力，更稳定可靠的性能。另外，医疗仪器作为一个特殊的专用设备，又要求设备能够达到更高级别的安全要求。多参数监护仪的发展方向是进一步的智能化、专业化、小型化，同时做到低功耗、零污染，将会是一个无止境的追求过程。

[系统原理]

多参数监护仪通过多种检测模块采集人体基本参数（心电、呼吸、血压、血氧体温等，可根据临床需要选择监护项目），经放大、滤波，传输、CPU进行信号处理，然后将检测结果显示、存储、打印，并可连入中央监护系统网。多个参数的监测、记录等均由主控部分控制。

使用EC3-1547CLDNA(B)作为多参数监护仪的主控平台，该主板不到手掌大小，板上集成了超低功耗的NS GX 300MHz CPU处理芯片、 SDRAM、CRT/LCD控制、10/100Mbps网络接口、DOC、IDE、FDD、两串一并、二个USB、一个115Kbps IrDA红外接口、1~255秒可编程看门狗定时器、PS2 键盘和鼠标，支持目前国内医疗行业较通用的PC/104接口，系统通过该接口扩展的用户板完成包括心电血压、血氧、体温、呼吸等一系列传感探测器的信号采集，进行实时处理，较后结果可经由多种形式输出。

该平台与其他品牌相比，更增加了SMI-712 LCD/CRT视频加速器，支持高精度LCD和VGA两种模式同步显示，在板视频较大分辨率可达1024*768，彻底解决了其他同类产品在DOS环境下图形显示速度太慢的缺陷。支持通用的热敏打印接口，并可通过标准485接口与CNS相互通讯。

在平台操作系统的选择方面，我们给予客户更多的自由度，打破了传统多参数仪只能在DOS操作系统下开发的局限，以提供更加灵活广泛的应用模式。

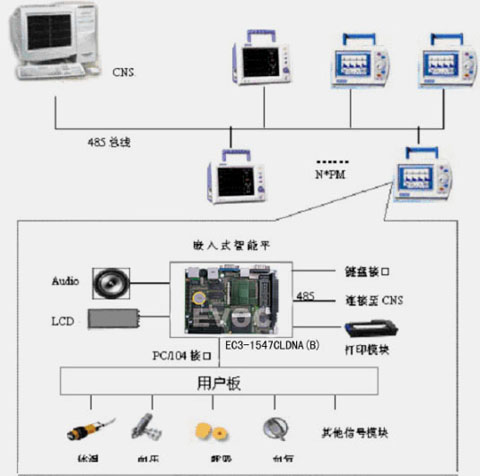

[系统框图]

[系统配置]

主板：EC3-1547CLDNA（B）
CPU：主板内置
电子盘：DOM 128M
操作系统：LINUX 或 WinCE

[系统评价]

（1）尺寸小，接口完善。
（2）超低功耗，性能可靠。
EC3-1547CLDNA(B)较大功耗低于5W。在高达65摄氏度的室内仍无需冷却风扇，避免了系统因风扇带来的的不可靠因素，特别适合便携使用和用电池供电。
（3）性价比优异。

作为国内较大的嵌入式智能平台生产供应商，在国内进行大规模生产测试，产品制造成本大大降低。遍布国内的分支机构就近为客户提供咨询和售后服务，有效减少日常的运营成本。因此我们产品的价格通常低于同类产品10%以上，具备优异的性能价格比。
