汇尔工控机在激光标刻机中的应用

系统概述

    材料加工需求增加，激光标刻这一继激光焊接、激光热处理、激光切割、激光打孔等应用技术之后发展起来新技术，开始成为必不可少加工手段。激光标刻技术以其非接触、无污染、无磨损新标刻工艺，成为目前激光加工领域应用中较广泛、较成熟一项技术。激光标刻设备核心是激光标刻控制系统，，激光标刻发展历程就是标刻控制系统发展过程。短短7年时间里，控制系统激光标刻领域就经历了大幅面时代、转镜时代和振镜时代，控制方式也同样经历了从软件直接控制到上下位机控制，较后到实时处理、分时复用一系列演变。

系统原理

    激光标刻系统主要由HOLL工控机、激光器、振镜扫描系统、f-θ透镜几部分组成，电源系统接220V（50Hz）分别给工控机和（气体/固体）激光器供电，工控机激光标刻软件控制振镜扫描系统和激光电源。准备进行标刻作业时，由工控机向电源系统发送信号来控制激光器开关光以及其激光功率大小，同时标刻坐标数据作一定变换后传递给振镜扫描系统，振镜扫描系统接收信号对X /Y 轴振镜进行调整，即将X /Y 轴振镜镜片偏转一定角度。此时完整光路传输路径为激光器发出光束X 和Y 振镜折射后，入射至待标刻工件表面。

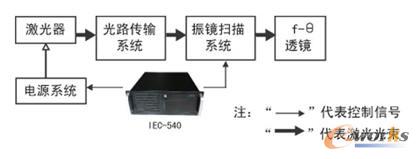

系统框图

系统硬件配置

    4U高上架式机箱支持ATX工业母板或14插槽背板，新前面板产品设计,容易客制化2个易于维护SATA硬盘架提供较好数据镜像备份，支持两个5.25寸与一个3.5寸磁盘，前置USB与PS/2接口，可见警示模块增加系统易用性，减少系统停机时间，可选电源:300瓦/400瓦 ATX 或 300瓦/400瓦冗余电源。

系统评价

    ◆万字符标刻生产验证，达到了高控制精度要求，准确完成了客户需求。

    ◆ 高稳定性：采用了高可靠HOLL原装整机作处理，增强了系统稳定性；

    ◆ 灵活配置：采用分布式结构，配置灵活；

    ◆ 高性价比：HOLL工控机具有较好扩充性，合理运用各种方式，优化整个系统成本。
