电气时代话插座

美国理想工业公司北京代表处 任长宁

电气时代，人们通常注重用电器本身的质量与性能，却忽视了：如果供电不满足要求，任何电器都无法发挥其较优性能，甚至造成火灾、设备损坏和人身伤害。大多数民用和商用电器设备的供电都来自交流墙壁插座，但如果使用不当，墙壁插座不仅是电源，还会成为“触电”和火灾的根源。

考察墙壁插座的历史与现状后会发现，尽管插座本身没有涉及复杂高深的技术，而正确地使用好它并非通常认为的那么简单。

一、       两岸青山相对出，孤帆一片日边来——插头/座探源

爱迪生发明的白炽灯把世界带入了电气时代，但墙壁插座并非与灯泡同时出现。考虑成本因素，当电扇、电烤面包机、吸尘器、电吹风出现时，它们仍然沿袭了灯泡的供电方式——接到灯头座上（图1.1）。尽管Harvey Hubbell 在1904年发明了更方便的2芯插头/座（图1.2），但采用灯头取电的方式一直沿用到20世纪20年代。

图1.1用螺口灯头座供电的电烤面包机           图1.2与灯头螺口兼容的2芯插头/座

据说Philip F. Labre有感于房东太太一次触电事故，于1928年发明了带保护地线的3芯插头/座（图1.3）。引入保护地线，对安全用电和电气设备更可靠地运行具有重大意义。

图 1.3 较早的3芯带保护地线插座与插头

二、虎鼓瑟兮鸾回车，仙之人兮列如麻——种类繁多的插头/座

交流电墙壁插座的历史不过80年，此间随着用电量、用电经验与事故教训的增加，由于技术、安全性、经济性等因素，加之地理、历史、政治等原因，世界各地在发展民用电器供电装置时，并没有采用美国较初的插座设计而形成了不同标准，使得墙壁插座形式多种多样。美国商务部统计了全球常见电源插头/座（表2.1）样式，并以字母进行了分类。

表2.1 美国商务部统计的插头/座类型

这些插头/座大多彼此互不兼容，如果再把同一类型中耐压、功率的差别计入在内，种类就更多了。这种情况显然造成：即使电器设备供电电压相同，也无法在不同地区使用。国际电工委员会（IEC）曾经在1986年和1992年颁布了电源插头/座的国际标准：针对250V电压等级的IEC 60906-1和针对125V电压等级的IEC 60906-2。其3芯插头外观（图2.1）类似于表2.1中的J型，由于与全球范围内大多数插头/座不兼容（图2.2），推行受到很大阻力。

图2.1IEC颁布的60906-1/2标准插头/座

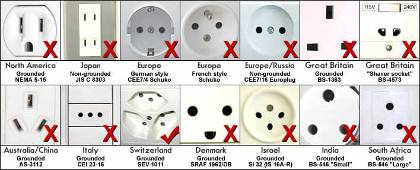

图2.2 IEC 60906-1/2与目前全球使用的大多数插座不兼容

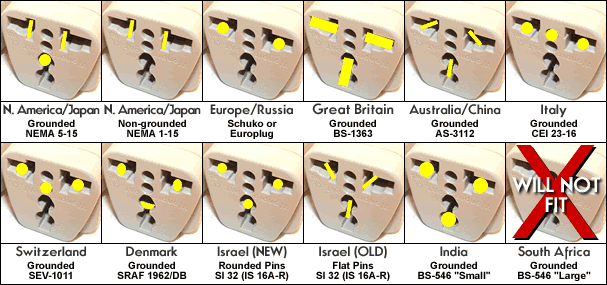

可以预见，在相当长的时间内，交流电插头/座还会维持现状。在不能统一标准而又要解决互换使用的情况下，转接适配器（图2.3）成为目前行之有效的办法。实现将某种插座转换成能与多种插头匹配的样式（图2.4）。适配器自身插头改进后，适用范围可更广。

图2.3
