Diodes车用级高压整流器 提供稳健操作性能并缩减占位面积

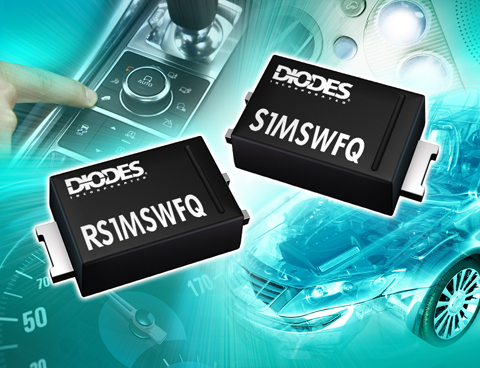

Diodes公司 (Diodes Incorporated) 新推出的高压整流器系列包含S1MSWFQ标准整流器及RS1MSWFQ快速整流器两款符合AEC-Q101标准的器件，旨在为车用电子控制单元提供强劲的整流、阻断和反向电池保护功能。紧凑小巧且高效散热的SOD123F封装，确保了S1MSWFQ标准整流器及RS1MSWFQ快速整流器能够提供卓越性能，而所需的印刷电路板占位面积更小于同类型SMA封装整流器的一半。

SOD123F封装的离板厚度较高为1.15mm，不及SMA封装的一半。其7mm2的电路板占位面积仅占同类型SMA封装器件所需面积的43%。除了为电路设计人员节省空间外，SOD123F封装还通过13°C/W的结点至外壳热阻来提供超卓的热性能，而SMA封装的额定值则达30°C/W，还要利用推荐焊盘布线。

两款整流器具有1000V的较低反向击穿电压，能够为车用系统设计提供大量电压净空。这允许因线圈电感反冲及电感器所引起的电压尖峰，同时亦表示这些器件在用作保护电子控制单元反向电池时可承受ISO7637标准所规定的电磁干扰。S1MSWFQ及RS1MSWFQ两款整流器的性能特点都有助于实现效能强大且可靠的操作，从而满足汽车产业的严格要求。这些器件更符合AEC-Q101标准，并备有汽车产业的生产件批准程序 (Production Part Approval Procedure，简称PPAP)。

两款新产品都采用小巧且高效散热的扁引脚SOD123F封装。S1MSWFQ-7及以240ns快速复原的RS1MSWFQ-7 各以三千个卷带为出货批量。如欲了解进一步产品信息，请访问www.diodes.com。
