ARM7202触摸屏接口设计方案

2011年09月29日16:11:58 本网站我要评论(2)字号：T | T | T

　　1 引言

　　不同的应用领域触摸屏的设计方式也各不相同，一般有以下三种：⑴应用触摸屏模块。触摸屏模块提供标准的硬件接口与应用系统(一般为PC或X86架构的工控机)相连，安装驱动程序后即可工作，基本无需开发;⑵扩展触摸屏控制器。这是嵌入式系统中设计触摸屏普遍使用的方法，常用的触摸屏控制芯片有ADS7843、ADS7846等，这些芯片内部集成了A/D转换器和触摸屏的驱动电路，同时要设计一定的软件;⑶与前面方式⑵相仿，有些处理器集成了A/D转换器，通过IO口模拟触摸屏的驱动信号也可实现触摸屏的控制。

　　ARM7202集成了ARM7TDMI CPU核、存储器管理单元(MMU)、8KB高速缓冲存储器(Cache),主频达70MHz。是一高性能嵌入式处理器。除触摸屏控制器外，其片内还包含了其他丰富的资源，如LCD控制器、SDRAM控制器、中断控制器、DMA 控制器等[1]。ARM7202与触摸屏的接口在软/硬件设计上有些与前面三种不同的方面。

　　2 硬件设计

　　2.1 电阻触摸屏原理

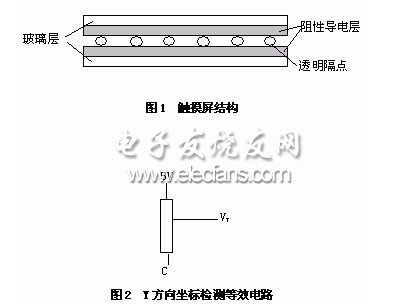

　　电阻触摸屏是一多层的复合膜，由一层玻璃或有机玻璃作为基层，表面涂有一层透明的导电层，上面再盖有一层塑料层，它的内表面也涂有一层透明的导电层，在两层导电层之间有许多细小的透明隔离点把它们隔开绝缘，如图1。当手指触摸屏幕时，平常绝缘的两层导电层在触摸点位置就有了一个接触，控制器检测到这个接触后，其中一面导电层接通Y轴方向的5V均匀电压场，另一导电层将接触点的电压引至控制器进行A/D转换，得到电压值后与5V相比即可得触摸点的Y轴坐标，如图2。同理得出X轴的坐标。这是所有电阻触摸屏共同的基本原理。

　　2.2 ARM7202与触摸屏的接口

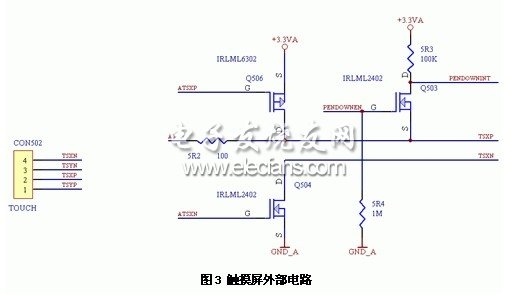

　　ARM7202片上资源包含触摸屏控制器，用于控制4线电阻式触摸屏。在5路A/D转换通道中A0和A1是用于触摸屏坐标采集的，同时芯片提供ATSXP、ATSXN、ATSYP和ATSYN四根扫描线分别对X方向和Y方向进行扫描。ATSXP和ATSXN在X方向施加正向电压时，在Y方向检测到X坐标的对应值;同理ATSYP和ATSYN在Y方向施加正向电压时，在X方向检测到Y坐标的对应值，分别由A0和A1采集。为了减少系统功耗和触摸屏所占CPU资源，只在有落笔时触摸屏控制器才启动扫描，通过A/D转换得到坐标的对应值，因此需在外部设计落笔检测电路，如图3所示。图中IRLML6302和IRLML2402分别为PMOSFET和NMOSFET，作为开关管控制X方向和Y方向的扫描输出。PB7接上拉电阻，检测落笔中断，当有落笔时，PB7检测到低电平，触发中断。PB6为中断检测电路的使能信号，当PB6为高电平时，中断有效，触摸屏扫描无效;反之中断无效，触摸屏扫描有效。

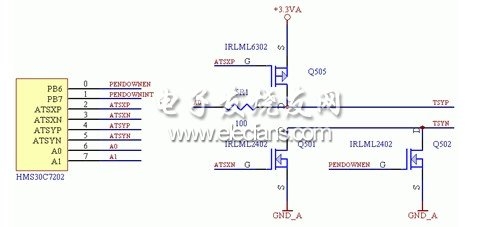

ARM7202与触摸屏的接口电路

　　3 触摸屏控制程序机制

　　不同的操作系统下对触摸屏的应用各有不同，但都包括了设备的初始化、设备读写及中断响应等基本模块。触摸屏的驱动程序涉及到两个中断：落笔中断和触摸屏A/D转换中断。所包含的程序模块有：触摸屏初始化、落笔中断服务程序、A/D中断服务程序、滤波程序和坐标转换程序。这里重点说明触摸屏的两个中断。

　　触摸屏初始化程序完成外部电路的中断设置和采样率的设置，并将触摸屏的A/D中断和A/D转换器电源关闭，使外部电路中断有效。

　　有落笔时，外部中断被触发，进入落笔中断服务程序。在落笔中断服务程序中清中断源，关外部中断，使外部中断电路无效，打开触摸屏中断和AD转换器电源。此时触摸屏电路开始扫描触摸屏。触摸屏A/D转换结束后，产生A/D中断，进入A/D中断服务程序。在触摸屏A/D中断服务程序中，清A/D中断，关触摸屏A/D中断，读A/D转换值。此时还要判断落笔是否继续，若无落笔，开外部电路中断，使外部中断电路有效，关A/D中断和A/D转换器电源，进入节能模式，如图4(a);若还有落笔，要继续开触摸屏A/D中断，使外部中断电路无效，触摸屏的A/D转换继续进行，如图4(b)所示。

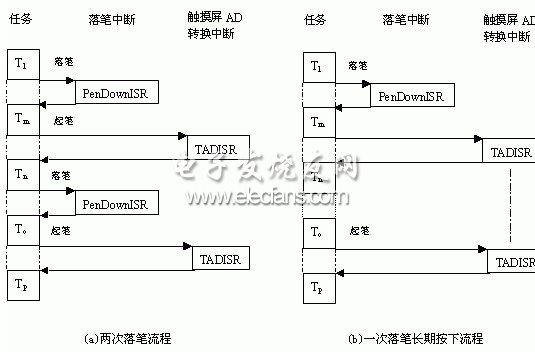

触摸屏程序流图

图4 触摸屏程序流图

　　由A/D转换得到的值是触摸屏上触摸点的X坐标和Y坐标的值，要通过一定的方法转换为显示屏上的坐标。限于篇幅这里省略，其原理和实现方法见参考文献[2]。在A/D转换时，每次由A/D转换寄存器得到4组转换值，可以设计一个滤波程序以提高检测精度。

　　4 程序设计

　　触摸屏的应用程序模块有：触摸屏初始化、落笔中断服务程序、A/D中断服务程序、滤波程序和坐标转换程序。初始化程序、滤波程序和坐标转换程序是一般常规通用程序。触摸屏驱动程序其核心是落笔中断和A/D转换这两个中断服务程序，以下是在uc/OS操作系统下触摸屏驱动程序的两个中断服务程序，其详细说明见注释。

　　static void TouchPenDownISR(int level) //落笔中断服务程序

　　{

　　unsigned int status;

　　status=*(volatile int *)PioCIS&0xfff;

　　if (status & 0x80 )

　　{

　　*(volatile int *)PioCIC|=0x80; //清落笔中断

　　*(volatile int *)PioCIM&=~0x80; //关落笔中断

　　*(volatile int *)PioCDR&=~0x100; //使落笔中断检测无效，触摸屏扫描电路有效

　　*(volatile int*)ADCCR&=~0x80; //开A/D电源

　　*(volatile int*)ADCTPCR|=0x80|0x40; //触摸屏读有效，A/D中断有效

　　}

　　static void TouchINIISR(int level) //触摸屏A/D转换中断服务程序

　　{

　　int x[4];

　　int y[4];

　　*adcisr |= 0x80; //清触摸屏A/D中断

　　TouchSample(x,y); //得到X/Y方向数值

　　*(volatile int*)ADCTPCR&=~(0x80|0x40); //触摸屏读无效，触摸屏A/D中断无效

　　*(volatile int *)PioCDR|=0x100; //使落笔中断检测有效，触摸屏扫描电路无效

　　if(*(volatile int *)PioCDR&0x80) //检测到起笔

　　{

　　*(volatile int *)PioCIC|=0x80; //清落笔中断

　　*(volatile int *)PioCIM|=0x80; //开落笔中断

　　*(volatile int *)ADCCR|=0x80; //关A/D电源

　　*(volatile int*)ADCTPCR&=~(0x80|0x40); //触摸屏读无效，触摸屏A/D中断无效

　　}

　　else //如仍有落笔

　　{

　　*(volatile int *)PioCDR&=~0x100; //使落笔中断检测无效，触摸屏扫描电路有效

　　*(volatile int *)ADCTPCR|=0x80|0x40; //触摸屏读有效，触摸屏A/D中断有效

　　}

　　5 结束语

　　根据上述对触摸屏工作机制的分析，笔者在实时嵌入式操作系统uc/OS下编写的触摸屏驱动程序应用于基于ARM7202的智能控制器，实践证明系统稳定可靠，满足了在复杂的实时多任务环境中触摸屏快速响应的要求。
