研祥工业平板在注塑机MES系统中的应用

2013年03月22日16:18:31 本网站 我要评论(2)字号:T | T | T



一、 系统概述

您还在使用高成本、低效率的注塑现场管理方法吗 ?现在让我给你介绍一种基于工业平板的注塑机MES系统方案.

注塑行业现面临原材料成本、人工成本上升、生产现场管理混乱、定单杂生产效率难以提升、生产异常难以实时临控、等诸多因素 。制造执行系统(简称MES)无疑是解决这个问题的良方,它将为企业提供包括制造数据管理、生产调度管理、库存管理、设备故障管理、数据集成分析等精益化生产管理.



二、 系统要求

工业平板作为注塑机电气控制的核心,控制着注塑机各部件的正常运行,同时和MES服务器交互数据和接受MES服务器的指令。

注塑机MES系统中对工业平板的要求:

 运算和数据处理能力强,响应时间短。

 总线通信接口丰富

 振动环境中长时间不间断运行。

 故障报警。

 高速以太网用于远程调试。

 具备数据安全和备份功能



三、 系统描述

PPC-1561通过高速实时以太网直接作用于伺服驱动器,以完成射胶的控制. 当压力传感器检测到的压力小于压力设定值时,伺服驱动器控制伺服电机的转速,使泵的输出流量保持在设定值。面板机拥有丰富的I/O口,通过modbus总线监控各路扩展模块,比如完成料筒的精确温度控制和高速开合模控制.同时所有面板机通过千兆以太网接入EMS服务器,以供服务器统一调度和数据分析等.

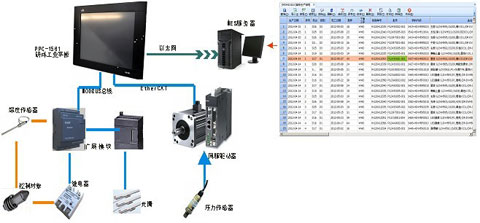

四、 系统框图







五、 项目产品清单

推荐产品订购信息表

料号

型号

产品描述

0010-039971

PPC-1561T-0101/触摸屏

15寸低功耗带扩展平板电脑/Intel® Atom™ D525平台/CPU 1.8G主频/2G DDR3内存 /500G硬盘/ PCI×1/ 串口×6/ USB口×5 / 千兆网口×2 / VGA口×1/ 1组PS/2 /8路GPIO/ 9~30V DC供电/配电源适配器/铝合金前面板/带触摸屏

0010-040321

PPC-1561T-0102/触摸屏

15寸低功耗带扩展平板电脑/Intel® Atom™ D525平台/CPU 1.8G主频/2G DDR3内存 /4G CF卡/ PCI×1/ 串口×6/ USB口×5 / 千兆网口×2 / VGA口×1/ 1组PS/2/ 8路GPIO / 9~30V DC供电/配电源适配器/铝合金前面板/带触摸屏

0010-040331

PPC-1561T-0201/触摸屏

15寸低功耗无风扇平板电脑/Intel® Atom™ D525平台/CPU 1.8G主频/2G DDR3内存 /500G硬盘/ 不带PCI扩展/串口×6/ USB口×5 / 千兆网口×2 / VGA口×1/ 1组PS/2 /8路GPIO/9~30V DC供电/配电源适配器 /铝合金前面板/带触摸屏

0010-039981

PPC-1561T-0202/触摸屏

15寸低功耗无风扇平板电脑/Intel® Atom™ D525平台/CPU 1.8G主频/2G DDR3内存 /4G CF卡/ 不带PCI扩展/串口×6/ USB口×5 / 千兆网口×2 / VGA口×1/ 1组PS/2 /8路GPIO/ 9~30V DC供电/配电源适配器 /铝合金前面板/带触摸屏



六、 EVOC产品优势

 采用Intel 双核CPU

 采用低功耗无风扇的设计理念,全部选用工业器件,可宽温工作。

 接口丰富,6串口、双高速千兆网卡、PCI扩展槽、GPIO等

 整机能抗10G加速度冲击,硬盘进行防震处理。

 平均无故障工作时间:MTBF≥50000h

 支持9~30V DC宽电压输入,能适应不稳定的工业现场供电。

 支持看门狗超时中断或复位系统

 拥有MBR 杀毒技术、系统一键还原功能



七、 结论

注塑机MES系统是对以往粗放式,离散式管理方法的颠覆,追求统一、效率和精细化管理。这要求注塑机电气控制核心具备极快的网络影响速度、丰富的接口总线和极高的可靠性等。研祥经过在工业领域20年的沉淀,拥有浑厚的技术底蕴和快捷的全国售后支持团队,专注于应用的每一个细节。PPC-1561外壳采用坚固的铝合金材质,整机架构采用模块化设计,各模块之间使用欧式插针连接;同时采用低功耗双核处理器,拥有丰富的总线接口,大量选用优质固态电容、密封式电感、低温MOS管等高规格器件,确保产品高稳定性、EMC和抗振性能。
