研祥工业平板电脑在气象雷达运动控制系统中的应用

一、        系统概述

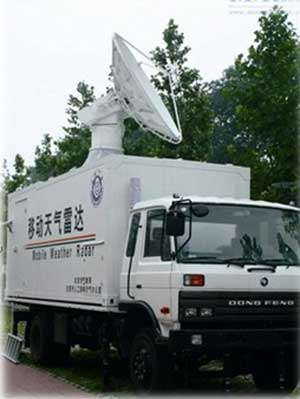

雷达是利用电磁波来探测目标并测定其位置、速度等其它特征的电子设备，具有发现目标距离远、测定目标坐标速度快、全天候工作等特点。为了使雷达天线能控测空间各个方向上的目标，就必须使光束能大范围自由移动，实现扫描和追踪目标。天线座驾的机械轴随雷达运动控制系统的指令运动，天线的电轴始终对准目标，准确、快捷、稳定、可靠的捕捉到目标物，并反馈到监控台。

二、        系统要求

1)      整个系统要求全天候工作，受振动、灰尘、潮气等恶劣环境影响较大

2)      系统精简，故障率低且排查容易，指令周期短，实时性强。

3)      HMI数据处理能力强，通讯接口丰富，比如具备实时性好、纠错能力强的CAN 总线。

4)      数据保护和加密，系统崩溃可一键恢复。

三、        20100112120731-2833.jpg系统描述

雷达天线运动模式分为俯仰运动和方位运动两种，俯仰是由两台主从伺服减速电机带动两根丝杆，再连接天线方位是一台伺服减速电机直接连接天线。使用时，俯仰先工作，把天线提升到大致80 度停下来，然后方位工作，不停的扫描空中目标。整套系统通过CANBUS连接，CAN总线具有实时性好，纠错能力强等特点。伺服控制器拥有标准CANBUS接口，通过CAN 总线连接到PLC控制器上，然后HMI通过自带的CAN 总线对PLC进行DI、DO、AI、AO 控制，另外，HMI还可以接受电机位置信号，对PLC代码参数进行修改,同时显示电机电流、温度、转速、限位状态等。

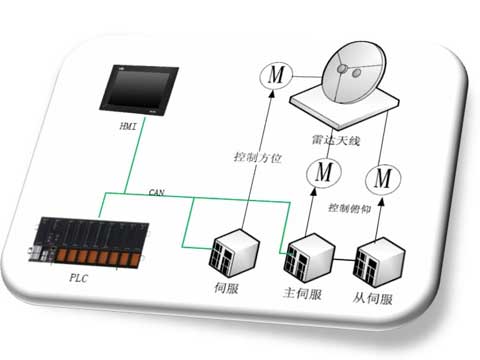

四、        系统框图

五、        项目产品清单

六、        总结

研祥CAN-bus工业平板电脑拥有丰富的产品线，涵盖ARM和X86硬件架构，支持嵌入式操作系统（linux、andriod、wince）和桌面操作系统(winxp、win7)，并且完全支持CAN标准报文格式和扩展报文格式，客户直接使用机器自带的CAN接口即可，无需外接CAN卡，极大的降低了客户设备成本，同时提高了系统的可靠性。我们相信，凭借研祥工业平板电脑在车载领域的丰厚业绩和宝贵的技术沉淀，定能为客户创造更大的价值。
