加固笔记本在石油勘探系统中的应用
一、 系统概述
科技的飞速发展带来了石油产业日新月异的变化。如今,现代化的电子设备广泛应用在地形勘探、石油开采等场合,为我们带来了快速、高效的行业新气象。户外作业的特殊性,使得很多情况下都需要借助笔记本电脑进行现场数据处理。但是户外使用经常遇到这样的情况:突如其来的沙尘暴迫使他们不得不关上机器,或者暴雨中笔记本电脑根本无法工作,从而极大地限制了户外工作的效率。
原因何在?目前针对大众用户设计的笔记本电脑大多注重轻、薄、易携带,并以靓丽的外表来吸引用户,这样的定位显然不能适应恶劣的自然环境。对于石油行业的工程师来说,他们经常需要携带笔记电脑本出入杳无人迹的沙漠进行石油勘探,在波澜变幻的海上钻油平台进行现场指挥,遇到狂风暴雨,雾雪沙尘更是家常便饭。这就要求笔记本电脑不仅仅拥有高端的性能,更要不怕摔打,防水,防尘。
在石油产业走向高科技化的今天,我们欣喜地看到,越来越多专业化的、针对石油行业的产品正在相继面世和投入使用。相信研祥加固笔记本电脑不仅能够填补并增强我国石油勘探的现场作业能力,对石油产业改革也一定能够起到极大的推动作用,加快石油产业的信息化建设。
二、 系统要求
1、 勘探点不固定,要求设备能方便的携带;
2、 携带时有可能意外跌落,设备需抗跌落耐摔;
3、 户外作业环境多变,需抵抗雨水、沙尘等侵袭;
4、 户外阳光下作业,设备屏幕显示需明亮可读;
5、 野外作业数据珍贵,设备需具备高可靠性。
三、 系统描述

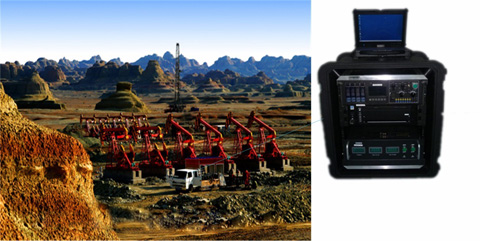

现代化的石油勘探系统由地面系统和数字井下仪器组成,全套设备可随石油勘探车在各个勘探点移动工作。井下仪器采集到的信号、图像传输到地面系统进行分析。地面系统主要由一个12U的便携式箱体,一台综合采集箱体,一台快速打印机,一台总电源箱体和一台加固笔记本组成。通过电源箱体提供220V50Hz给地面箱体和井下仪器;综合采集箱体和井下仪器相连,收集井下的数据; 加固笔记本做为数据处理和显示的终端,实时显示、处理井下数据,还可通过相连的打印机将分析数据打印出来。

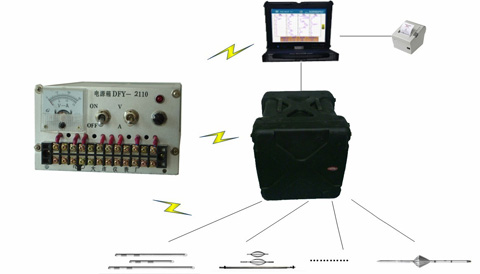

四、 系统框图
五、 项目产品清单

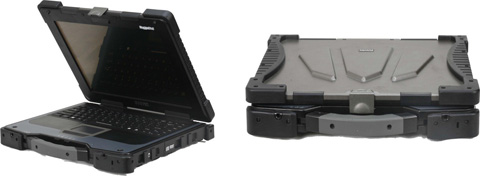

户外石油勘探系统根据勘探的规模,可配置多台加固笔记本搭配勘探设备进行井下数据的采集。JNB-1406的规格参数如下:
处理器 |
Intel®Core™ i7-2610UE 1.5GHz(较大2.4GHZ)/ L2 4MB |
芯片组 |
Intel® HM65 |
内存 |
板载2GB DDRⅢ内存,较大可扩展到10GB |
显示屏 |
|
存储 |
2.5寸SATA接口笔记本硬盘, 可选加密/硬盘自毁功能 |
IO接口 |
1个VGA接口 1个HDMI接口 1个RJ-11 Modem接口 2个RJ-45网络接口 1个eSATA+USB2.0接口 2个USB3.0接口 1个Mini1394B接口 2个RS-232串口(232/422/485模式内部可调) 1个Line Out音频输出接口 1个Mic-In音频输入接口 |
扩展卡槽 |
1个Smart Card插槽 1个Express card插槽 1个PCMCIA TypeⅡ插槽 |
多功能扩展接口 |
光驱位可做以下扩展(五选一): 可扩展第二块电池 可扩展两个串口 可扩展光驱或第二块硬盘模块。 可扩展PCI-E X1设备 可扩展USB接口或USB功能设备 |
键盘 |
笔记本专用硅胶键盘,蓝色背光,带左右键触摸板鼠标,可选塑胶键盘 |
音视频 |
高清音频处理器 内置2个扬声器 内置1个麦克风 |
通讯 |
WLAN: LAN:10/100/ PAN:蓝牙2.0 Class I + EDR WWAN:支持 卫星定位 :GPS和北斗卫星导航二选一 Modem:56kbps |
安全性 |
TCM1.2安全芯片,可选TPM1.2 管理员口令、开机口令 智能卡读卡器 指纹识别 防盗销孔 |
电源适配器 |
交流电源适配器:输入AC110~240V,输出DC19V@90W 直流电源适配器:输入DC9~32V,输出DC19V |
电池 |
7800mAH智能锂电,可扩展第二电池包,容量3700mAH,双电池包续航能力达9小时以上 |
散热 |
无风扇设计,通过密闭金属机壳散热 |
外形尺寸 |
|
重量 |
约 |
环境指标 |
工作温度:-20~55℃(电池供电);-30~60℃(适配器供电) 存储温度:-40~70℃ 湿度:5%~95%,未结露 |
冲击 |
满足GJB 工作: Half Sine wave, 关机: Half Sine wave, |
振动 |
满足GJB 工作:X/Y/Z三轴,5Hz-200Hz/ 关机:X/Y/Z三轴,频率10~23Hz 加速度 频率23~52Hz 振幅 频率52~2000Hz 加速度 满足GJB 工作:X/Y/Z三轴,5-500Hz,1.90 Grms 关机:X/Y/Z三轴,20-2000Hz,7.70 Grms |
跌落 |
满足GJB 4英尺( |
防护等级 |
满足GJB |
电磁兼容 |
满足GJB |
六、 EVOC产品优势
· 第2代英特尔® 酷睿™ i7 vPro™ 处理器
· 整机IP65防护等级
· 液晶屏六重防护,硬盘五重防护
· 板载2G内存,较大支持10G
· 可靠的安全功能(指纹识别,TCM等)
· 满足GJB150A、美军标MIL-STD-810G环境测试要求
七、结论
某石油勘探设备制造公司采用研祥加固笔记本集成勘探综合采集箱,已成功出口非洲石油勘探现场,受到了现场操作人员的广泛好评。基于此类应用,国内东北、西北等严寒使用环境,以及潮湿的海上石油勘探作业平台,依托加固笔记本军工级别的强固设计,作业现场的恶劣环境都不再是“拦路虎”。
