加固笔记本在地下管路检修系统中的应用

2013年07月30日09:47:05 本网站我要评论(2)字号：T | T | T

一、系统概述

随着城市建设的发展，传统的地下管线检修手段难以适应，管理水资源、排水、天然气和电力管线都需要使用较为先进的装置，除了利用传统服务，也需结合地理信息系统的应用。排水系统的维修保养包括了一系列复杂的任务，需要高素质的工作人员和精密的科技。若欠缺这些条件，排水管道漏损可能会导致地下水和土壤污染，进而损害人体和自然环境。另一方面，若使用有缺陷的管道来输送地下水，污染源更可能渗透至供水系统内。因此，污水必须要先在废水处理厂经过处理。

为了维持正常运作，必须持续对排水系统进行清洁和保养，并定期监督管道状况，藉此发现管道腐损、地下水入侵、废水排放、植物根部和破瓦残砾入侵等问题，并加以解决。今日，对于像大城市排水网络系统如此复杂的基础设施所进行的管理、维修保养和质量控制工作，不靠科技设备是不可能办到的。

水资源系统的清洁和排放作业除了讲究高质量，也越来越注重高效率，而强固耐用的便携式电脑正好能满足这种需求。

二、系统要求

1、管线入口分布繁多，要求设备能方便的携带；

2、作业时有可能意外跌落，设备需抗跌落耐摔；

3、户外作业环境多变，需抵抗雨水、沙尘等侵袭；

4、键盘夜视功能支持地下操作。

5、长时间续航

三、系统描述

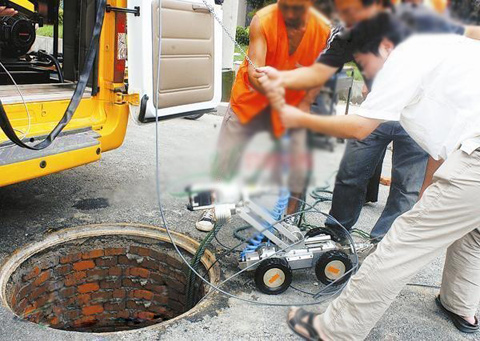

现代化的地下管道检测系统由加固笔记本和检修机器人通过电缆连接组成，全套设备可随检修车在各个入口移动工作。检修仪器采集到的信号、图像传输到加固笔记本进行实时分析和处理，同时加固笔记本还可通过wifi或者3G连接服务终端，将地下管路情况传回终端处理保存。加固笔记本做为数据处理和显示的终端，实时显示、处理地下管路数据，还可通过相连的打印机将分析数据打印出来。

四、系统框图

五、项目产品清单

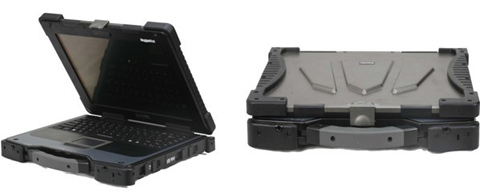

地下管路检修系统可随检修车配置一台或者多台加固笔记本搭配多个检修机修人设备进行地下数据的采集。JNB-1406的规格参数如下：

处理器	Intel®Core™ i7-2610UE 1.5GHz（较大2.4GHZ)/ L2 4MB
芯片组	Intel® HM65
内存	板载2GB DDRⅢ内存，较大可扩展到10GB
显示屏	13.3’WXGA TFT阳光可视液晶显示屏，分辨率1280x800
存储	2.5寸SATA接口笔记本硬盘，可选加密/硬盘自毁功能
IO接口	1个VGA接口 1个HDMI接口 1个RJ-11 Modem接口 2个RJ-45网络接口 1个eSATA+USB2.0接口 2个USB3.0接口 1个Mini1394B接口 2个RS-232串口（232/422/485模式内部可调） 1个Line Out音频输出接口 1个Mic-In音频输入接口
扩展卡槽	1个Smart Card插槽 1个Express card插槽 1个PCMCIA TypeⅡ插槽
多功能扩展接口	光驱位可做以下扩展（五选一）: 可扩展第二块电池可扩展两个串口可扩展光驱或第二块硬盘模块。可扩展PCI-E X1设备可扩展USB接口或USB功能设备
键盘	笔记本专用硅胶键盘，蓝色背光，带左右键触摸板鼠标，可选塑胶键盘
音视频	高清音频处理器内置2个扬声器内置1个麦克风
通讯	WLAN：802.11a/g/n（与3G二选一） LAN：10/100/1000M PAN：蓝牙2.0 Class I + EDR WWAN：支持3G（与无线二选一）卫星定位：GPS和北斗卫星导航二选一 Modem：56kbps
安全性	TCM1.2安全芯片，可选TPM1.2 管理员口令、开机口令智能卡读卡器指纹识别防盗销孔
电源适配器	交流电源适配器:输入AC110~240V，输出DC19V@90W 直流电源适配器:输入DC9~32V，输出DC19V
电池	7800mAH智能锂电，可扩展第二电池包，容量3700mAH，双电池包续航能力达9小时以上
散热	无风扇设计，通过密闭金属机壳散热
外形尺寸	46mm(H)×328mm(W)×272mm(D)
重量	约4.2Kg
环境指标	工作温度：-20～55℃（电池供电）；-30～60℃（适配器供电）存储温度：-40～70℃ 湿度：5%～95%，未结露
冲击	满足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G 工作: Half Sine wave, 15G, 11ms 关机: Half Sine wave, 50G, 11ms
振动	满足GJB367A-2001/GJB322A-98正弦振动测试工作：X/Y/Z三轴，5Hz-200Hz/1.0g（1.5g可选）关机：X/Y/Z三轴，频率10～23Hz 加速度1.0G 频率23～52Hz 振幅0.44mm 频率52～2000Hz 加速度5G 满足GJB150A/MIL-STD-810G随机振动测试工作：X/Y/Z三轴，5-500Hz，1.90 Grms 关机：X/Y/Z三轴，20-2000Hz，7.70 Grms
跌落	满足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G 4英尺(121cm)自由跌落
防护等级	满足GJB367A-2001/GJB322A-98/GJB150A/MIL-STD-810G IP65
电磁兼容	满足GJB-151A陆军五项/ MIL-STD-461F测试要求

六、 EVOC产品优势

 第2代英特尔® 酷睿™ i7 vPro™ 处理器

 整机IP65防护等级

 液晶屏六重防护,硬盘五重防护

 板载2G内存，较大支持10G

 可靠的安全功能（指纹识别，TCM等）

 满足GJB150A、美军标MIL-STD-810G环境测试要求

七、结论

研祥全加固笔记本电脑稳固牢靠，即使在较严峻的气候下也经得起考验。比起其他竞争对手，无论在坚固性、性能、显示画质和电池寿命各方面都更胜一筹。可随环境光线强弱调整屏幕、键盘照明的功能，和专为即时数据交换设计的强大连网能力，都让本装置成为地下管路作业的理想选择。
