ADI 宣布推出 Power by Linear™ ADP5138

2018年08月16日12:09:53 本网站 我要评论(2)字号:T | T | T
关键字:应用 汽车

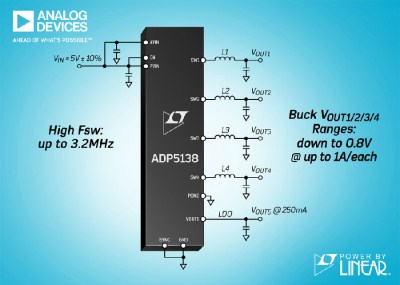

 Analog Devices.Inc (ADI) 宣布推出 Power by Linear™ ADP5138,该器件是一款符合汽车要求的高效率、3.2MHz 同步四输出降压型稳压器,采用了独特的固定频率、峰值电流模式、PWM 控制架构,可降低传导和辐射干扰。此器件的高效率降压型稳压器改善了热管理,可在低至 0.8V 的输出电压下工作,并且每个通道可提供高达 1A 的连续输出电流。另外,ADP5138 还集成了一个 250mA 低输出噪声 (在 10Hz 至 100kHz 频率范围内为 20μVRMS)、高 PSRR (在 1kHz 时为 61dB) 低压差线性稳压器 (LDO),用于为对噪声敏感的器件供电。高集成度及诸多特性的组合加之紧凑的 4mm x 4mm LFCSP 封装,使得该器件非常适合汽车、工业和仪表系统,以及空间十分宝贵的 DC-DC 负载点应用。



  ADP5138 以 3.2MHz 的固定 PWM 开关频率运行,也可同步至频率范围为 2.8MHz 至 3.5MHz 的外部时钟,此频率范围超出了调幅 (AM) 频段。此外,该高开关频率还缩减了外部组件尺寸,从而实现了较小的解决方案占板面积。四个降压型稳压器彼此 90°异相运行,从而减小了输入纹波电流和输入电容器尺寸,并降低了系统的电磁干扰 (EMI)。集成化内部补偿简化了设计,而且该器件的内部软启动电路和上电排序功能减小了输入浪涌电流。ADP5138 监视输入电压,并提供输入过压闭锁 (OVLO)、欠压监视 (UVM) 和欠压闭锁 (UVLO) 功能。另外,这款器件还可监视输出的欠压和过压。当出现输入或输出电压故障时,将上电复位 (POR) 信号置为有效状态。其他的保护功能包括过流保护 (OCP) 和热关断 (TSD)。

  ADP5138 和符合汽车要求的版本 ADP5138W 采用了扁平 (0.75mm) 紧凑型 28 引脚 4mm x 4mm LFCSP 封装,具有背面裸露金属焊盘以提供卓越的散热性能。这些器件可在 –40 C 至 125°C (结温) 的温度范围内工作。欲了解更多信息,请访问 www.analog.com/cn/ADP5138。

 特性概要:ADP5138

  · 输入电压:3V 至 5.5V

  · 连续输出电流

  o 通道 1 至通道 4 (降压):每通道 1A

  o 通道 5 (LDO):250mA

  · 3.2MHz 固定 PWM 开关频率

  · 同步输入功能

  · 单独的精准使能输入

  · 上电复位输出

  · 软启动和上电排序功能可减小浪涌电流

  · 有源输出放电功能

  · 输入过压闭锁 (OVLO)、欠压监视 (UVM) 和欠压闭锁 (UVLO)

  · 热关断 (TSD)

  · 28 引脚、4mm x 4mm LFCSP 封装

  · 结温:–40 C 至 125°C

  · 符合汽车应用要求 (ADP5138W)

  价格与供货
