研祥工业以太网交换机产品——在数字化变电站应用

一、        系统概述

国家数字化变电站是以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字化信息进行标准化，实现信息共享和互操作，并以网络数据为基础，采用智能化策略实现测量监视、控制保护、信息管理等自动化功能的变电站。

二、        系统要求

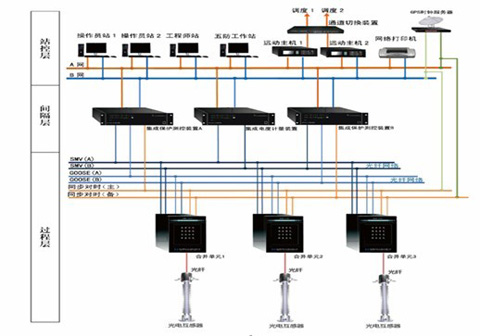

如图中所示，电力数字化变电站主要分为站控层、间隔层、过程层。

站控层主要在数字变电站中心机房，连接中心机房的各种管理控制服务器和工作站，并提供实现北斗时钟同步服务；使用工业交换机通过环网连接下面的间隔层汇聚传输交换机，使用多线路多光钎的环网机制，然后对过程层的一次电力设备和二次电力设备，及智能用电设备进行以太网连接，根据需求可以使用机架二层工业交换机或导轨式工业交换机安放在过程层，实现电力智能设备的互联，然后使用EAPS\ERPS等光钎环网上联及间隔层，间隔层可以使用二层或三层可以管理的模块化工业交换机承建，再使用环网上联节点至站控层，实现设备信息传输平台。

三、 系统描述

交换机作用：数字化变电站监控层网络数据的特点是突发性强、数据量大，传送实时性要求不高。GOOSE网络数据特点是数据量不大，具有突发性，传输要求可靠性高、实时性强。通过对交换机端采用虚拟局域网划分VLAN网络，减少广播报文的转发范围，也可以抑制网络风暴。交换机需支持优先级、虚拟局域网。这要求交换机必须带网管软件，以便用户方便设置参数。

四、 系统框图

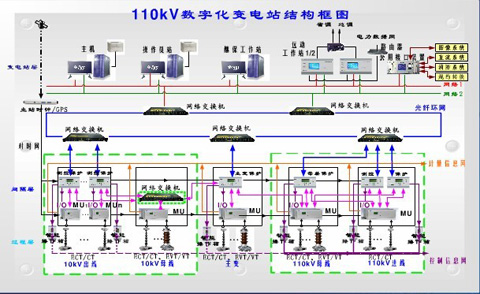

现阶段，EVOC交换机产品主要集中应用在间隔层。如下图所示：

五、 项目产品清单

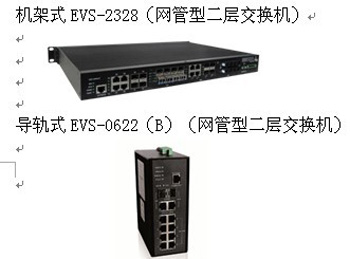

EVOC工业交换机：

六、 EVOC产品优势

EVS-2328 技术特点

1. 国家电网公司招标选型A级

2. 符合IEC61850-3变电站通信网络和系统认证标准以及IEEE1613规范

3. 模块化，10余种业务模块

4. 多种通用冗余电源输入24/48 VDC或110/220 VDC/VAC

5. 支持QoS、VLAN、IGMP Snooping/GMRP等管理功能

6. 工作温度范围-40℃～85 ℃

EVS-0622（B）技术特点

1. 紧凑灵活、弹性端口设计、IP40防护等级

2. 工作温度-40℃～+85℃ 、EMC4级、无风扇、环网冗余、拓扑发现

3. 支持设备掉电软硬件告警、通用冗余电源输入DC 12～48V+/-10%

4. 支持-40℃～+85℃宽温工作范围

七、结论

此类设备基础要求：电力及交通使用的工业交换机支持电力各协议要求及等级要求，国家电网A级认证、满足IES61850-3，IEEE1613等规范要求，支持各种工业电源接入、支持高低宽温、EMC防御等级及外壳防护等级等，相应产品测试都必须满足各行业认证要求。
