ADI公司推出8款高速、低功耗数模转换器

Analog Devices, Inc.较新推出8款在单芯片上集成两个DAC的TxDAC®发送数模转换器（DAC）——AD911x与AD971x，能够帮助电子设备制造商设计具有更高能效的产品。作为ADI公司广泛的高速DAC产品系列的新成员，这些引脚兼容的双通道TxDAC转换器专门针对通信、工业、仪器仪表及其它需要高性能的应用而设计，其低功耗与节省空间的特性可在成本、性能与上市时间方面提供重要优势。AD911x 系列双通道TxDAC器件在较大采样速率下的功耗仅为220 mW，与竞争的发送DAC相比，功耗降低了40%，体积缩小了2/3，同时无杂散动态范围（SFDR）性能提高了10 dB。AD971x系列双通道TxDAC器件的满量程输出电流为2 mA，能效更高，功耗仅为竞争解决方案的30%。

“业界正越来越关注效率与便携性，设计工程师必须在其设计中降低功耗，并缩小电路板空间，”ADI公司高速信号处理部产品线总监David Robertson说。 “无论设计工程师正在设计的是家庭基站、电池供电仪器仪表，还是医疗应用，他们都在寻找全新的DAC产品，这些产品能够在不牺牲性能的前提下，帮助他们满足空间与功耗需求。”

低功耗、集成度与灵活性

每款全新的TxDAC产品中都集成了两个采样速率高达125 MSPS（每秒百万次采样）的14-、12-、10-或8-bit 数模转换器。这些器件允许设计人员利用单一的引脚兼容架构和通用软件代码在1～4 mA或4～20 mA的范围内对满量程电流进行调整。

AD971x TxDAC系列产品具有1～4-mA的较大差分输出电流。在10 MSPS和2 mA输出电流下，功耗仅为37 mW；在50 MSPS和2 mA输出电流下，功耗仅为53 mW。AD971x TxDAC系列产品的功耗仅为同类发送DAC产品的1/3，这使其非常适合于小型、通信距离有限的无线设备，如微微蜂窝（Picocell）基站与家庭基站，以及电池供电的医疗、工业与仪器仪表应用。

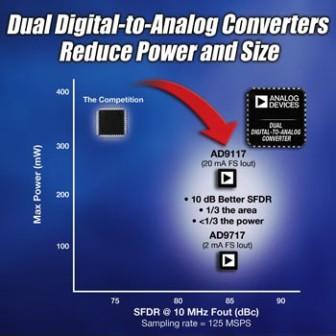

AD911x TxDAC系列产品具有4～20-mA的较大差分输出电流。其功耗仅为其它同类器件的60%，非常适合汽车、医疗、仪器仪表及通信应用，这些应用需要在不增加制冷风扇的情况下实现通道密度的较大化，或基于环境因素的考虑需要降低功耗。在10 MHz频率下，AD911x器件的无杂散动态范围（SFDR）可达到85-dB，优于其它同类器件。

新款DAC产品在小型的6mm x 6 mm封装中集成了多项性能特性，如用于将INL与DNL性能提高到10-MHz输出频率的内部校准器、内部基准电压源、独立的满量程电流控制、片上负载与共模电阻，以及一对可为系统校准生成控制电压的辅助DAC。

全新的TxDAC器件具有到ADI公司高性能正交调制器（如ADL5370）的无缝接口。如果需要单端或差分缓冲电压输出，ADA4899-1与ADA4841-2运算放大器分别是极好的选择。此外，ADI公司的高速转换器（如AD911x TxDAC系列产品）能够与ADI公司的AD9513时钟分配IC以及较新电压稳压器产品（包括ADP3334与ADP3333）实现无缝工作。

问www.analog.com
